		布面纸面木材加湿器
		型号：	JJL-802
		喷雾量：	1.9升/分
		功率：	1.1KW/380V
		喷头数：	≤≤33～41
		控制箱：	开0-12分停0-60分与湿度传感器 + 数显控制器组合使用，以分秒时间和相对湿度30-90%RH精确控制湿度
		重量：	85KG
		体积：	810×500×710mm（长×宽×高）

产品详细
相关配件
质量保证
典型客户

金嘉乐在线加湿器

瓦楞纸布面纸面薄膜木材胶片转轮印刷

加装喷雾回潮系统：补偿水分、提高含水率、增加弹性、防止开裂、防止爆线、防止上翘、下翘、S型弯曲、W型弯曲、防止变形、消除静电、消除灰尘

金嘉乐瓦楞纸在线加湿器（高压微雾喷雾式）

一、工作原理

生产线幅面高压微雾加湿器采用的是压力喷雾式给湿原理，即利用高压柱塞泵将经过过滤处理的水增压至40~70Kg/c㎡，通过高压管道传输到均匀分布于生产线幅面的雾化喷嘴，高压雾化喷嘴将水雾化为1-15微米粒径的微小雾滴，呈一定角度均匀喷射到被加工的产品幅面上。

二、应用领域

适用于几乎所有需要微量、均匀给湿的生产线和加工工序。该系统被广泛地应用于瓦楞纸板、梭织布后整理、针织布后整理、无纺布、纸巾、塑料薄膜、以及木材加工等需要均匀给湿的行业中，为相关行业改善加工工艺，提高产品品质，节能降耗，提供了新思路、新方法。

三、性能特点

瓦楞纸板喷雾系统是高压微雾或汽水混合喷雾式直接喷涂于原纸、瓦楞纸板、双面机输送带、纵切压线机等瓦楞纸板生产工艺环节。

优点：

1、喷涂瓦楞纸可软化各种施胶高克重、克重不均匀、粗糙、干燥的瓦楞纸、箱板纸、木浆牛卡纸、改善纸的可塑性，有利于瓦楞辊压制起楞，特别是在瓦楞辊磨损的后期可有效减少倒楞、高低楞的产生，有效降低损耗；

2、改变纸张的含水量和收缩方向，改善纸板翘曲方向，杜绝里纸干燥压线爆裂，改善粘合、开慢机时纸板不起泡、爆裂；

3、喷涂面纸、改善纸板翘曲，杜绝压线爆裂均衡水分改善粘合，有利于提速；

4、在烘板间隙处喷雾，有利于水转化成蒸汽热能，穿透纸板，加速胶水渗透、糊化，提速10%左右；

5、有利于软化结块干胶、清洁棉带，棉带又将水分均匀传递到里纸板上，从而改善下弯曲；

6、安装在压线轮之前，可随压线幅宽定位喷涂，彻底杜绝压线爆裂；

7、节能效果明显，喷雾给湿机功率仅0.5~1.5kw，运行费用低；

8、PLC人机界面、集中控制、操作方便简单。

四、金嘉乐喷雾系统在瓦楞纸生产线上的安装示意图

注释

1、精确的加湿喷雾位置根据具体情况确定；

2、所标①、③位置，为饭弯曲设备安装位置；针对上翘、下翘、S型弯曲、W型弯曲有着明显改善作用；

3、通常在滚切刀后（压线前）加装喷雾回潮系统，来补偿纸板水分，来提高纸板含水率，防止爆线；

4、②位置作用：在生产4层纸板时，由于热传导慢导致生产效率低下，加装喷雾系统可起到十分显著的作用，通常做4层纸板时，为提高效率而在糊槽里面放水，导致楞变形，热板垃圾增多，不好清理。

五、技术参数

型号	功率	喷雾量	工作压力	喷头数量	电源	可适用宽幅
JJL-804(801-823)	0.5-1.5kw	2.76-600KG/H	40~70kg/c㎡	36只（10-300）	380V	300mm~500mm

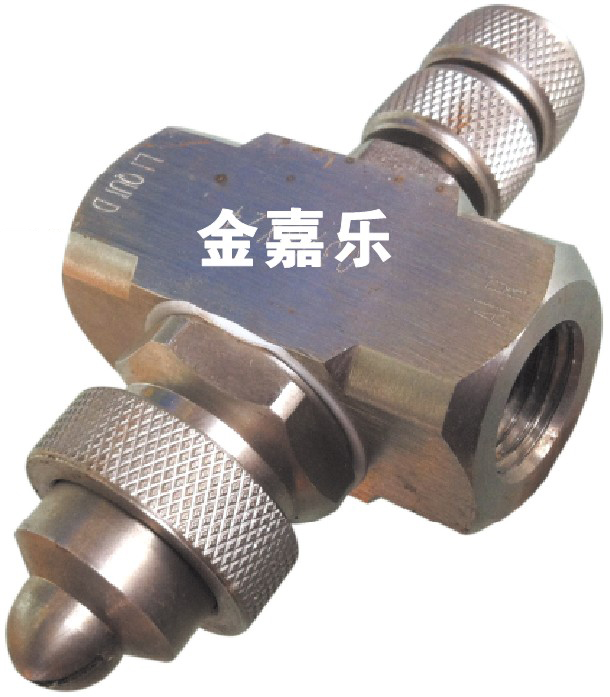

六、产品图片

七、人性化PLC智能操作界面可根据客户要求显示各种数据

八、产品图片及安装实例

爆线

1、普通250g/㎡挂面箱板纸水分低于8%时，成品纸箱会爆裂；

2、耐折性能非常好的牛皮箱板纸水分低于6%时，成品纸箱会爆裂。

纸板翘曲

1、瓦楞方向（CD）纸板翘曲主要是由瓦楞平行方向（CD）原先的不平衡力、上下面纸在瓦楞方向上的不均匀变化引起的；

2、力是由于水分含量变化引起的，即所谓原纸的湿涨性特点引起的收缩力和扩张力，仔细控制原纸中的水分含量对于平直纸板的生产至关重要。

九、厂房整体喷雾加湿

金嘉乐布面纸面木材胶片加湿器(汽水混合喷雾型)

能够安装布面在生产线上，在线对传送着的布面、纸面进行加湿。可以根据布面、纸面的幅宽变化进行调整，也可以根据需要来调整加湿量的大小及气雾颗粒的大小。加湿器的控制系统与生产线联动，自动控制。当生产线开动并达到所设定的速度时对布面、纸面加湿，当生产线低于所设定的速度时即停止加湿。此机器运行平稳，故障率低，寿命长，安全可靠。

作用及特点：

●能够降低布面、纸面的温度，消除静电。

●能够有效解决布面、纸面的翘曲变形，使布面、纸面的更加平整。

●能够提高布面、纸面的回潮率，降低成本，提高产品质量。

●可以根据需要调节加湿量的大小。

●加湿器控制系统与生产联动，采用光电探测，自动控制。

●加湿器安装操作方便，无易损件。

●加湿器只需≥0.2Mpa自来水。

主要技术参数：

喷雾量（单喷头）：1～10kg/h

给水水质：自来水、净化水或同类水。

给水压力：≥0.2Mpa 雾化颗粒直径：1~15μm

幅宽：300mm~500mm（也可根据客户设备幅宽定制）

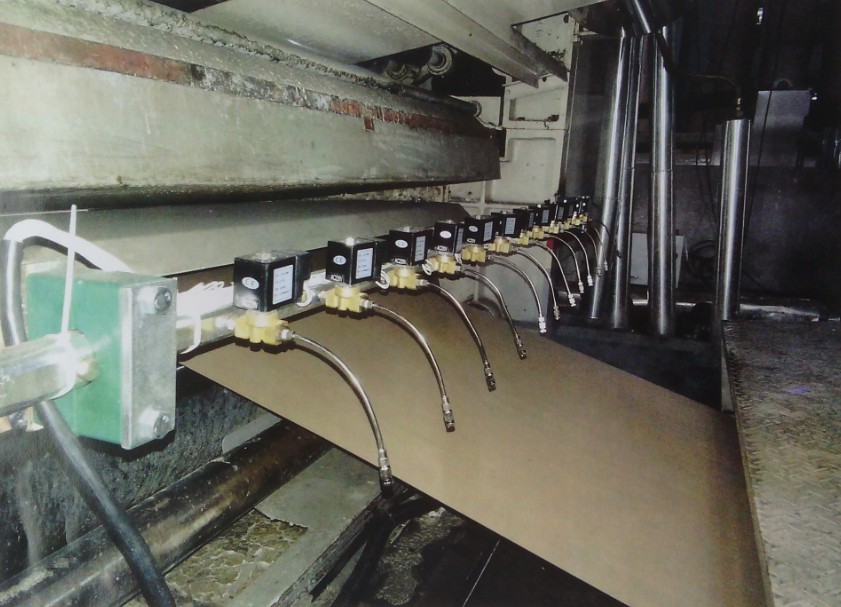

安装实例：

金嘉乐均匀加湿系统在瓦楞纸板生产线上的应用

金嘉乐瓦楞纸板生产线加湿器可以安装在瓦楞纸板流水线的模切压线机前面，在线对传送着的瓦楞纸板上下表面指定部位进行加湿。可以根据纸板

幅宽的变化调整喷头的位置，也可以根据需要来调整加湿量的大小及气雾颗粒的大小。加湿器的控制系统与生产线联动，自动控制。当生产线开动并达

到所设定的速度时开始加湿，当生产线低于所设定的速度时即停止加湿。此机器运行平稳，故障率低，寿命长，安全可靠。

作用及特点：

●可以根据瓦楞纸板的宽度和压痕数量的变化，对瓦楞纸板的喷雾位置（自动）进行调整。

●可以根据需要来调整加湿器的给湿量和水雾颗粒的大小。

●能够提高纸板表面的回潮率，降低成本，提高产品质量。

●加湿器控制系统与生产线联动，采用光电探测，自动控制。

●加湿器运行平稳，故障率低，寿命长，安全可靠。

金嘉乐纸面、布面、木材、胶片在线加湿器（多离心式喷雾无喷头）

一、简介

金嘉乐离心式纸面、布面、木材、胶片加湿器是一种自动化控制程度很高且能独立运行的均匀给湿机，采用特殊结构的自动化给液系统和控制系统，

注入的液体，在每分钟5000转高速作用下。形成平整的喷洒面，均匀喷射于织物上，由于形成的极细雾粒有足够的冲量，因此能确保极细雾粒被喷射于织物

纤维间。该机喷量可按工艺要求，在小于织物重量40%给液范围内设定，运转中依主机速度变化而自动调整给液量，确保左、中、右和前后给液量均匀

一致。目前，金嘉乐制造的离心式均匀给湿机除用于预缩机之外，还广泛用于拉幅定型机、轧光机、蒸呢机、蒸化机、起毛机、剪毛机、瓦楞纸、胶片、薄

膜涂层、木材等工序需要给湿的工艺上。

二、金嘉乐离心式纸面布面木材胶片加湿器特点：

★加湿器的特殊装置确保对织物（布面纸面木材胶片）的均匀喷雾。喷出的液滴极为精细，液滴大小在20~70微米；

★加湿器喷出的液滴均匀向外喷射，液滴能冲破织物表面的绒毛，进入纤维（纸面、木材）之间。采用这种技术，织物的吸液量取决于织物原料及重量，

一般在0-40%范围内，尤其适用于低量喷雾。

★每米织物门幅，每分钟为

★三菱变频器编码器，控制单元操作方便，可通过功能键或屏幕上的菜单进行选择。

★可按客户的特殊用途，提供选配件：如喷液量监视器、加热装置、传动皮带监视器、滑板监视器等等。皮带监视器: 通过闪光指示灯显示皮带张力过大

或断裂。如有必要可断开电源停机或以外部信号显示滑板监视器: 滑板的开关监视保障了功能操作的安全。气源故障时，显示滑板已关闭，并可停机。

★在线加湿器可根据布面纸面木材运行速度随时无级调节喷雾量,操作方便。

★单纯的给水工序，保证了最精确的给液量和最好的重演性。整个系统包括不锈钢水箱、意大利进口小功率管道离心泵、多级精密过滤器、浮球式液位开

关及高密度回水过滤网。

★木材、纸张、织物水平运行时，有时需按45°倾斜角度安装喷雾加湿器。

★进口轴承，双轴承设计承重好，防水、耐高温、抗腐蚀、高转速、高密封性；

★铝合金皮带轮，耐磨散热性好，皮带寿命长；

★铝合金离心盘基座，数控精加工，散热性好，轴承温升低，寿命长；

★离心盘主轴数控车床加工，经外圆精磨，保证与轴承的精密配合，离心盘转动平稳，寿命长；

★给液过程采用非接触式，可进行单面给液或双面给液设计。

★可根据用户需求或特种喷雾情况来量身专门设计制造。

★投资回报率高，回收期短。

三、金嘉乐离心式纸面布面木材胶片加湿器技术参数：

水或水溶液喷雾量	电压	喷射宽度	气压需求	总装机功率
15～300毫升/米/分--90～1800毫升/米/分	220-380v，50/60Hz	336～5936毫米	5巴	≤1Kw

四、金嘉乐离心式纸面布面木材加湿器安装示意图


进布组合装置	出布组合装置

加湿器安装在出布区（摆布）	加湿器安装在出布区（卷布）

喷雾单元需要牢固安装在主机上,水箱及控制单元安装选择性较高,因此整个系统安装空间就不用太多.被施液布匹穿过加湿器时须几乎垂直且相互间

保持一固定距离，所以可能需要安装或调整导布辊的位置。

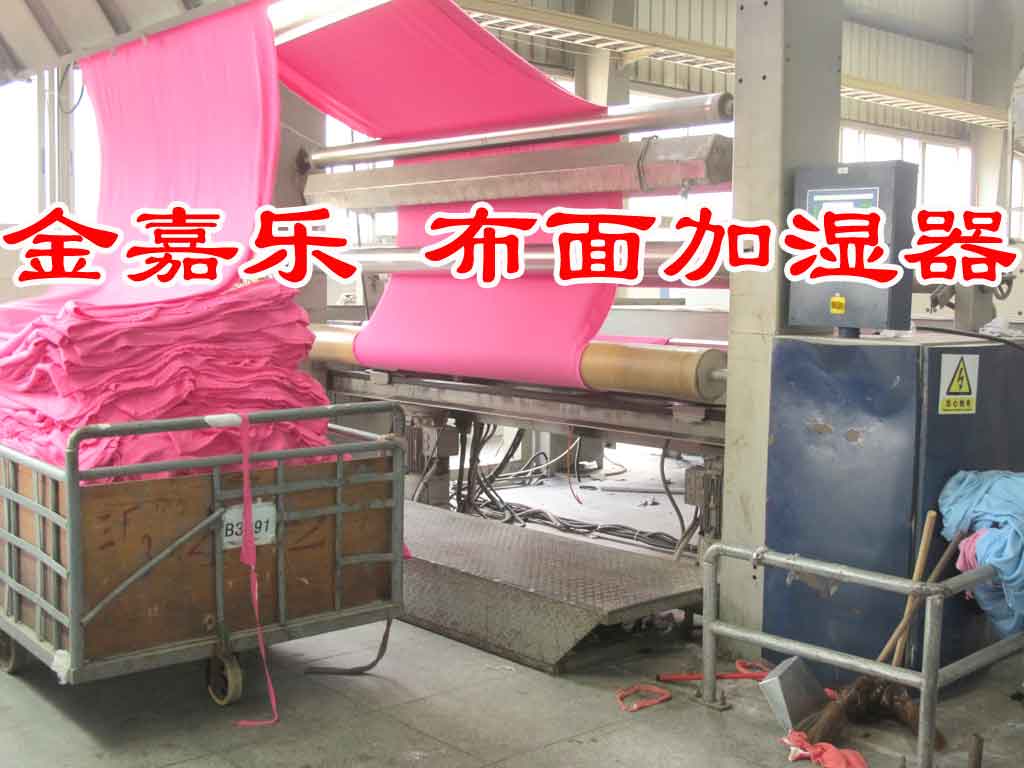

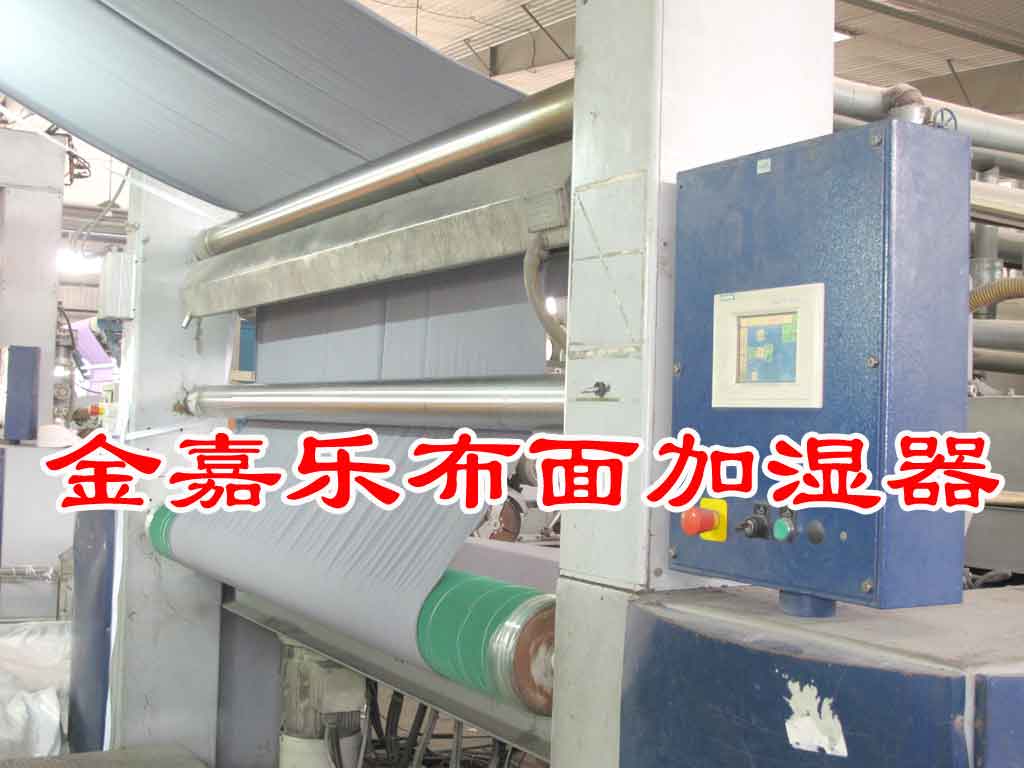

五、均匀喷雾系统安装实例：


扎光机进布区	羊毛织物预缩机进布区	长环蒸化机进布区	针织物预缩机进布区

装在拉幅/烘焙/预缩机	上拉幅定型机出布区	拉幅定型机进布区	预缩机上
