  电热加湿器
  型  号: JDR
  喷雾量: 3-120kg/h
  功  率: 2.5-96KW
  喷头数: ≤无需喷头
  控制箱: 湿度自动控制比列调节
  重  量: 3KG
  体  积: 400×290×580(长×宽×高)
  • 产品详细
  • 相关配件
  • 质量保证
  • 典型客户

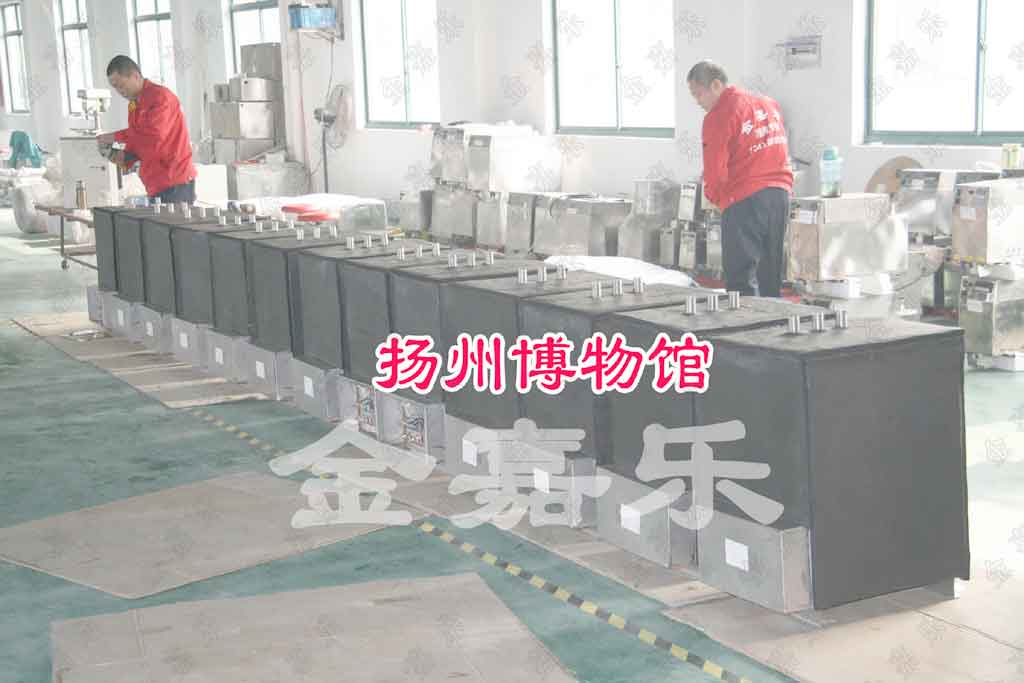

金 嘉 乐 电 热 加 湿 器

    ★ 上海金嘉乐空气技术公司承诺:全国范围内免费上门看现场、设计、运输、指导安装,全国直销无代理商,谨防上当受骗 ★

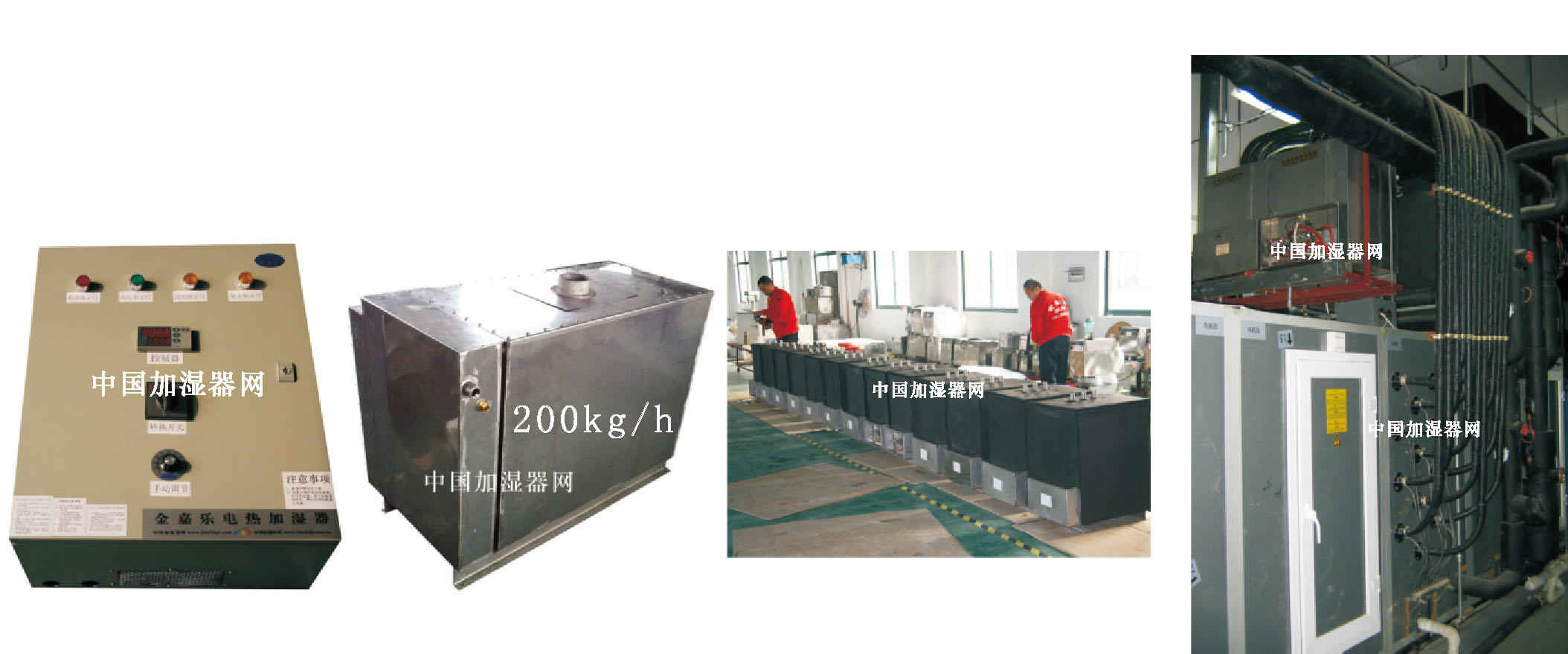

一、电热加湿器主机外形示意图和电热加湿器电控箱外形图

电热加湿器主机外形示意图

金嘉乐电热加湿器电控箱外形图



二、电热加湿器工作原理与特点


  • 工作原理:电热式加湿器是依据电阻加热的原理,电加热管浸没在水中,电热管通电后,依据焦耳定律,电加热管产生热量,从而使水变成了蒸汽。使用时接通电源、水源及排水管,加湿器即开始进水,箱体内水位达到工作水位时,电热管开始加热;水位低于工作水位时能切断控制线路,从而使电热管停止加热;水位超高时由溢水口溢出。工作过程中产生的蒸汽由排汽孔排出。电热式加湿是通过控制加热元件的加热功率,来控制蒸汽输出量的多少。
  • 结构合理:设计独特、性能稳定、安全可靠,不锈钢材料制作,美观轻巧,安装、使用方便。
  •  热效率高:加热管排列合理,发热均匀;能快速加热产生蒸汽,满足需要。
  •  安全可靠:不锈钢低液位防护装置,水位过低时,能切断控制线路,避免加热管干烧引发事故。
  • 性能优良:高品质的电加热管使产品电气性能远远优于国家标准,产品性能优良,使用寿命长久。
  •  洁净高效:高温蒸汽无菌无藻,吸收效率高,加湿速度快,等温加湿。

三、电热加湿器的型号编制说明

            电热加湿器型号编制说明                电热加湿器型号编制说明2
A 型可接受 0N / 0FF 信号或楼宇自控信号,电控箱留有自控接口,开关量调节。
B 型可接受 0 — 5V 、 0 — 1Ov 、 4-20mA 等加湿信号, 0 — 100 % 线性功率输出比例调节控制。
c 型蒸汽出口为敞开式,
J 型蒸汽出口为接管道带蒸汽分配管,
K 型蒸汽出口为接管道带快速蒸汽分布器。

四、电热加湿器的技术性能规格表

型号 JDR

A(B)-3-C(J)

A(B)-5-C(J)

A(B)-9-C(J)

A(B)-16-C(J)

A(B)-20-C(J)

A(B)-30-C(J)

A(B)-40-C(J)

A(B)-60-C(J)

A(B)-80-C(J)

A(B)-120-C(J)

加湿量(Kg/h)

3

5

9

16

20

30

40

60

80

120

电流 (A)

11.4

13.6

11.4

18.2

25

32.7

46.4

65.4

92.7

139

功率 (kw)

2.5

3

7.5

12

16.5

22.8

30.6

45.6

61.2

96

电压类型

220V / 50Hz

380V / 50Hz

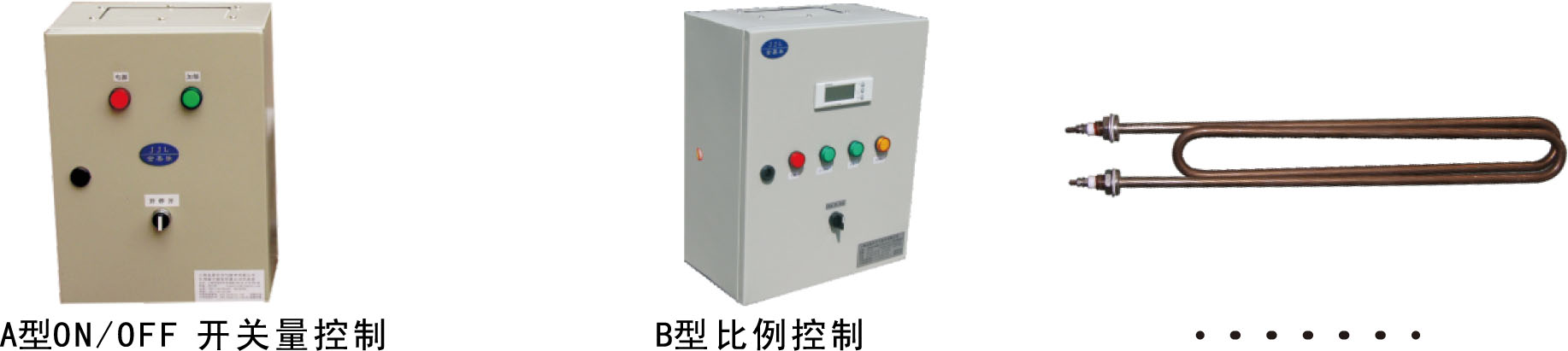

五、 电热加湿器控制系统

  ■ 我公司为满足不同的用户需求,设计开发了多种的控制方式:
  •        A 型控制模式: ON / OFF 即加湿器接收 0N / 0FF 控制信号。
  •        B 型控制模式:比例调节,即加湿器接收 0 — 5V 、 0 — 1 0V 、 4-20mA 等调节信号连续调整加湿器的加湿量。 B 型标准配置西门子液晶控制器 RWD68+ 西门子温湿度传感器。

六、电热加湿器的使用条件

  •  环境温湿度: 电热加湿器控制箱周围温度 0 -40 ℃ ,湿度<80 % RH
  •  进水水质: 洁净的自来水、软化水、去离子水等各种水质。最好用纯水 (R0 水 )
  •  水质硬度: <30 德国度
  •  进水压力: 0 . 1 — 0 . 3MPa
  •  绝缘强度: 2KV
  •  绝缘电阻: 大于 5M Ω
  •  风道压力: 小于或等于 100mmH 2 0( 限 JDR-J 系列 )

七、电热加湿器主机的外形尺寸

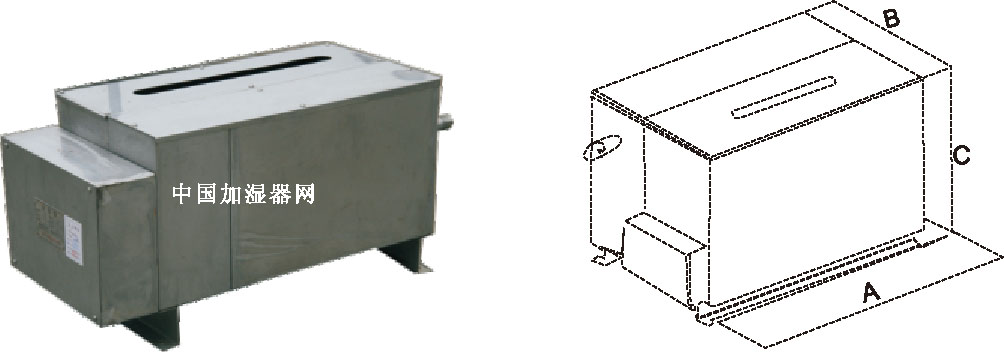

1、C 型敞开式主机示意图及外形尺寸



型号

JDR-3A(B) -C

JDR-5A-(B) -C

JDR-9A(B) -C

JDR-6A(B)- C

JDR-20A (B) -C

JDR-30A (B)-C

JDR-40A (B)-C

JDR-60A (B)-C

JDR-80A-(B)-C

JDR-120A(B)-C

A(mm)

400

400

460

600

600

600

600

600

600

71O

B(mm)

230

230

260

270

385

485

575

435

575

580

C(mm)

290

320

350

350

400

450

500

650

650

750

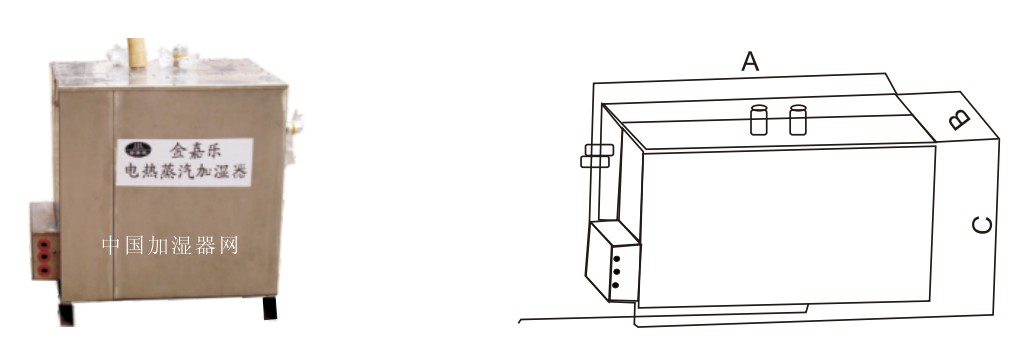

2、 J 型接管式主机示意图及外形尺寸



型号

JDR-3A (B)- J

JDR-5A (B)-J

JDR-9A (B)- J

JDR-16A (B)-J

JDR-20A (B)-J

JDR-30A (B)-J

JDR-40A (B)-J

JDR-60A (B)-J

JDR-80A (B)-J

JDR-120A (B) -

J

 JDR-200A (B) -J

A(mm)

400

400

460

560

560

560

580

580

580

710

 790

B(mm)

230

230

260

270

385

435

575

435

575

580

 590

C(mm)

440

470

500

500

550

600

650

800

800

1 000

 1105


3、室内蒸汽分配器



4、电热加湿器 B 型比例调节电控箱外形尺寸

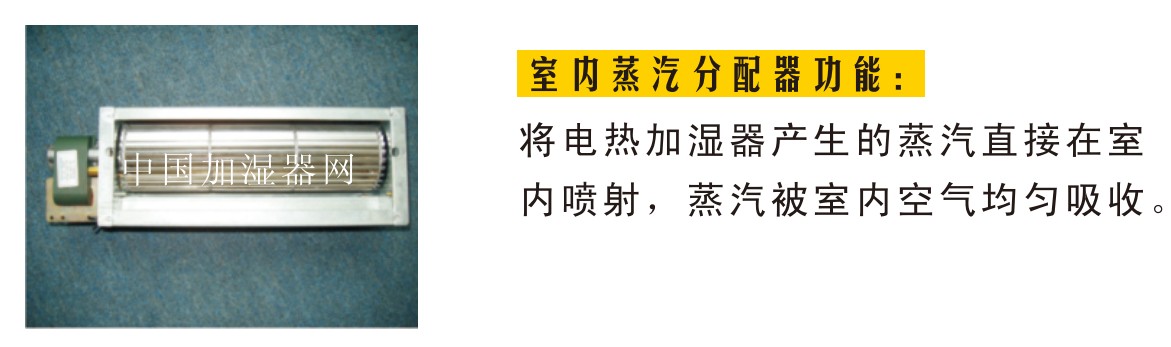

4 、室内蒸汽分布器

 室内蒸汽分布器
室内蒸汽分布器功能:
  将电热加湿器产生的蒸汽直接在室内喷射,蒸汽被室内空气均匀吸收。

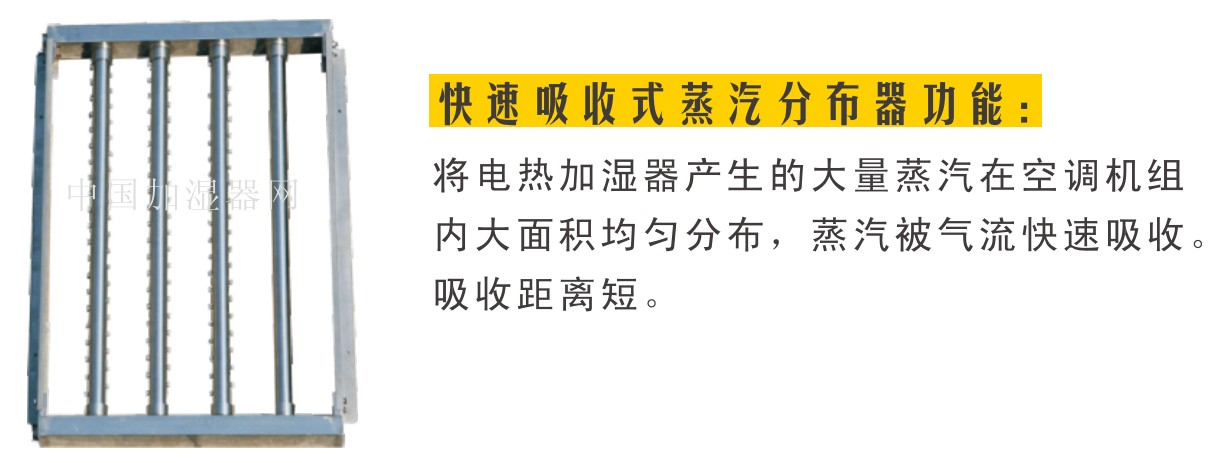

5、快速吸收式蒸汽分布图  快速吸收式蒸汽分布器功能:

快速吸收式蒸汽分布图   将电热加湿器产生的大量蒸汽在空调机组内大面积均匀分布,蒸汽被气流快速吸收、吸收距离短。

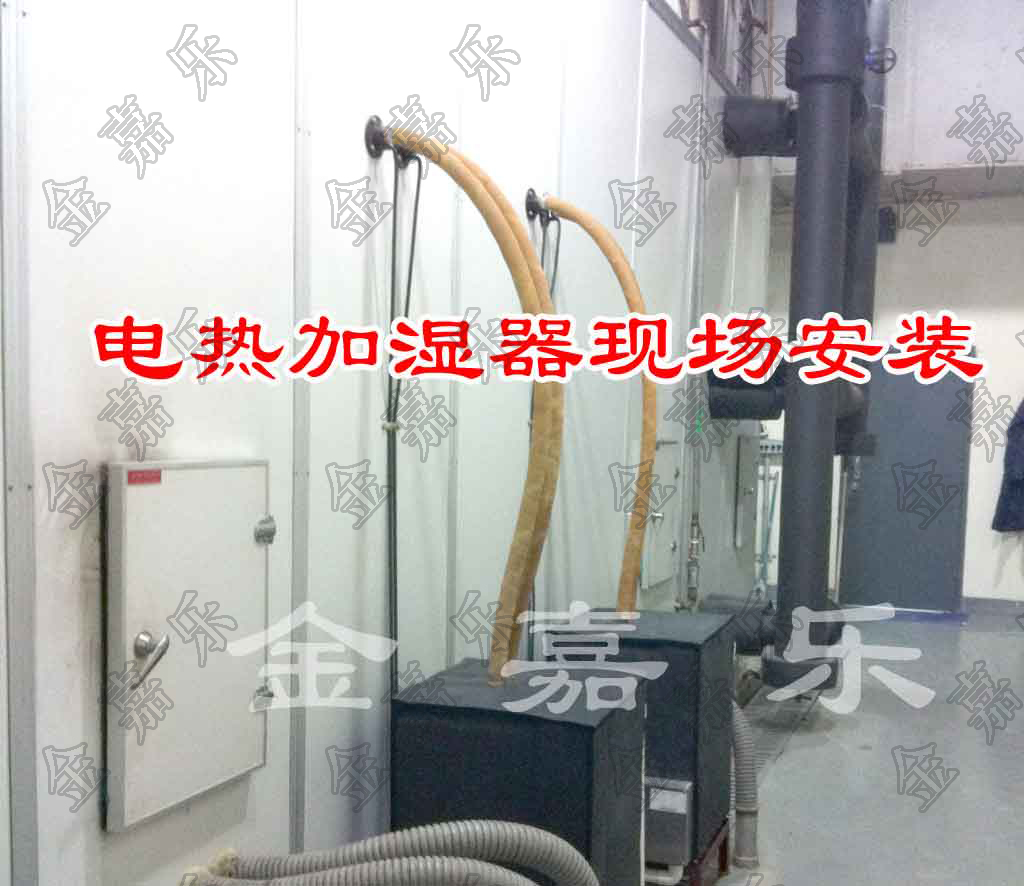

九、电热加湿器的安装说明

 C 敞开式安装示意图
     注意: C 型电热加湿器安装时,加湿器主机安装在空调箱中,而电控箱则安装在空调箱外面
            敞开式电热加湿器安装示意图             敞开式安装示意图

    J 型接管式安装示意图

      注意:J 型电热加湿器安装时,加湿器主机和电控箱都安装在空调箱外面,蒸汽分配管插入或安装到空调箱加湿段。

J 型接管式安装示意图


    蒸汽分配管在风管中安装的位置

1、在水平风管和卧式空调箱加湿段中的安装 如下图:

    蒸汽分配管在风管中安装的位置图

2、在垂直风管和立式空调箱加湿段中的安装   如下图:

蒸汽分配管在风管中安装的位置图2


十、电热加湿器配置说明

      本体:不锈钢 N304 S.S . 主加热水箱,内有 N 组高寿命电加热管;不锈钢浮球控制进水箱,内有特殊设计的浮球阀;低水位液位控制箱含防止无水干烧的行程保护开关;
接线盒;电器控制箱等组成。
      ON/OFF 开关量控制加湿器的电器控制箱含:手动/自动转换开关,空气开关,指示灯,继电器,接触器,接线端子排等,可以接收 ON/OFF 信号工作。
      比例调节控制加湿器的电器控制箱含:手动/自动转换开关,空气开关,接触器,指示灯,继电器,漏电保护,过载保护,接线端子排,高品质风扇散热型 SSR 功率输出设备等,
调压模块采用单片机设计保护,配合 IGBT 作为功率控制器件,由直流电源供电,模块内已置电压负反馈,且有过流、过热、短路功能。线性比例功率输出,控制讯号输入: 0 — 5V 或
4 — 20mA , LED 液晶显示西门子控制器、温湿度传感器等。

   另选件:
  1.    保温
  2.    蒸汽快速分布器
  3.    预热功能

十一、使用维护及注意事项

  1. 工作电压:不大于额定值的 1.1 倍,外壳应有效接地。
  2. 工作介质:不易结垢无腐蚀无杂质的自来水或纯水。
  3. 加湿器安装时应保持水平,不可倾斜,外接水管时应注意进水阀口方向不可转动。
  4. 工作过程中排汽孔不可遮盖,以免影响蒸汽的排出。
  5. 不可随意调节、拆下浮球阀及控制开关,以免损坏。
  6. 应经常检查控制箱内行程开关顶杆是否有杂物或水锈并保证顶杆能自由滑动。
  7. 应经常检查和清理、电热管外表及箱内水垢,同时确保水箱及控制箱连通管畅通无阻,清洗时打开箱体盖板即可。
  8. 检查、清洗时必须关闭电源。
  9. 长期不使用时应关闭电源及水源,并放尽箱体内余水。
