  干蒸汽加湿器
  型  号: JQS/JQC/JQD1/2-L5
  喷雾量: 106(kg/h)(0.2MPa)
  功  率: 10KW
  喷头数: ≤无需喷头
  控制箱: 接收楼宇信号自动控制
  重  量: 5KG
  体  积: 420×250×160(长×宽×高)
  • 产品详细
  • 相关配件
  • 质量保证
  • 典型客户

干 蒸 汽 加 湿 器

★ 上海金嘉乐空气技术公司承诺:全国范围内免费上门看现场、设计、运输、指导安装,全国直销无代理商,谨防上当受骗 ★

一、干蒸汽加湿器工作原理 ( 如图 )

    饱和蒸汽从蒸汽入口进入加湿器,蒸汽在双夹套喷杆中轴向流动,利用蒸汽的潜热将中心喷杆预热,确保中心喷杆中喷出的是纯净的干蒸汽,即不夹带冷凝水的蒸汽。饱和蒸汽经蒸汽套管后,进入汽水分离罐。分离罐内设折流板,使蒸汽进入分离室后产生旋转,且垂直上升流动从而高效地将蒸汽和冷凝水分离;分离出的冷凝水从分离室底部通过疏水器排出,干燥的蒸汽进入中心喷杆,从带有消声装置的喷孔中喷出,对空气加湿。
干蒸汽加湿器结构原理图

二、干蒸汽加湿器的型号

干蒸汽加湿器型号

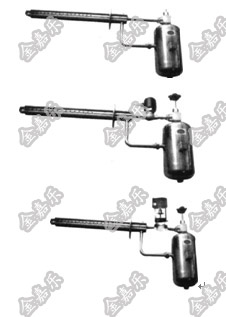

三、金嘉乐干蒸汽加湿器控制形式

1、手动式控制 (JQS) 系列加湿器的执行机构为手动调节阀,采用不锈钢材料制造,抛物线型柱塞阀芯,行程 20mm ,完全能够满足对加湿量要求的可靠调节和控制 ( 其性能参数见表 ) 。

 电动干蒸汽加湿器控制形式

手动型号

15 型

20 型

25 型

32 型

额定流量系数( K V )

2.8

5.4

9

1.5

泄露量( ml/min )

0.9

1.5

1.5

3.0

2、电磁式控制 (JQC) 系列加湿器的执行机构为蒸汽电磁阀,在接通电控信号后,能够可靠地开启;断电则靠弹簧自动复位关闭,实现湿度的远程调节和控制 ( 其性能参数见表 ) 。

电磁型号

15 型

20 型

25 型

32 型

介质温度 ( ℃ )

0 一 180

工作压力 (MPa)

0 — 1.6

额定流量系数 ( K V )

2.8

5.4

9

15

泄露嚣 (ml / min)

0.9

1.5

l.5

3.0

电 源

AC220V / 50Hz 或 DC24V

功 耗

AC66VA DC50W

3、电动式控制 (JQD 1 , JQD 2 ) 系列加湿器的执行机构选用国外先进的蒸汽电动调节阀和执行器,符合国际 IEC 标准,可以接受控制仪表和计算机输出的各类控制信号,并将此信号转变为相应的线性位移,自动调节蒸汽流量,实现对湿度的远程精确控制 ( 其性能参数见表 ) 。 电动调节阀技术参数

型号

15

20

25

32

流量特性

等百分比

介质温度 ( ℃ )

0 — 1 80

工作压力 (MP 。)

0 — 1 6

额定流量系数(Kv)

2.8

5.4

9

15

泄露量 (ml / min)

小于 0.01 %

阀体阀芯材料

铜合金或不锈钢

全行程时间

120S


电动执行器技术参数


电动执行器型号

VA- -7l 50 基本型

VA 一 7152 定位型

作用/控制

可逆、增量控制

比例控制

电源

交流 24v+1 5 %/ -1 0 % 50Hz / 60Hz

输入信号

直流 0 ~ 1 0V 或 4 ~ 20mA

输如阻抗 (KQ)

1OO

功率损耗 (VA)

5.5

1 3 0

工作环境

一 5 ~ 55 ℃ 90 % RH 不结露

全行程时间( S )

120

 电动执行器技术参数

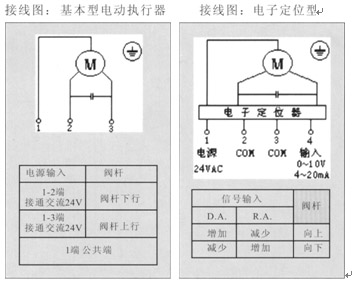

    · JQD 1 型电动基本型干蒸汽加湿器的执行机构采用美国江森公司的蒸汽调节阀和基本型执行器 (VA7150) 。接通交流 +24V ,驱执行器电机正转,调节阀开启;接通交流 -24V ,执行器电机反转,调节阀关闭。通过电机的正/反转实现对调节阀的开启和关闭,完成对加湿量的调节和控制。

    · JQD 2 型电子定位型干蒸汽加湿器的执行机构采用美国江森公司的蒸汽调节阀和电子定位型执行器 (VA7152) 。执行器可以接受直流 0 ~ 1 0V 的模拟电信号,线性调节阀口开启度,实现对蒸汽输出量的线性比例调节,达到对加湿量的精确控制。该系统适合于工艺性或控制精度要求较高加湿场合。

说明
  • 电动干蒸汽加湿器 ( 基本型 JQD 1 型或电子定位型 JQD 2 型 ) 标配为美国江森公司的蒸汽调节阀和电动驱动器。
  • 也可以根据客户的要求,配备如西门子、霍尼韦尔或兰吉尔的蒸汽调节阀和电动驱动器。
  • 我公司也可以根据客户的要求生产突然断电但必须自动停止蒸汽加湿的干蒸汽加湿器
第一种:将电动调节阀和蒸汽电磁阀有机结合于一体,即可实现突然断电时加湿器自动停止工作。
第二种:配备带有弹簧复位功能的电动执行器,如西门子的 SDK32 . 50 ,即可实现上述功能。

四、干蒸汽加湿器特点

  1. 引进国外先进的汽 -- 水分离技术和汽水分离机构,使汽水分离更加彻底,绝无喷水现象
  2. 属于等温加湿,加湿效率高,可达 95 %以上:
  3. 独特的喷杆结构,确保所喷出干蒸汽无喷水和噪声现象:
  4. 采用全不锈钢材料制造,耐腐蚀、寿命长;
  5. 电磁式 (JQC) 系列和电动式 (JQD 1 JQD 2 ) 系列可以实现湿度的远程精确调节和控制;
  6. 上海金嘉乐干蒸汽加湿器左右式可以互换。

电磁干蒸汽加湿器

五、干蒸汽加湿器结构参数

手动干蒸汽加湿器
 手动式干蒸汽加湿器  电磁式干蒸汽加湿器
型号 A B C D H Ф G Z
15 型 30 100 180 280 320 159

G1/ 2 ”

G1/ 2 ”

20 型 30 100 180 280 320 159 G3/ 4 ” G3/ 4 ”
25 型 50 100 220 300 420 159 G1¼” G1¼”
32 型 50 100 220 300 420 159 G1¼” G1¼”
型号 A B C D H Ф G Z
15 型 30 100 190 365 320 159

G1/ 2 ”

G1/ 2 ”

20 型 30 100 190 365 320 159 G3/ 4 ” G3/ 4 ”
25 型 50 100 220 385 420 159 G1¼” G1¼”
32型 50 100 220 385 420 159 G1¼” G1¼”



 电动干蒸器加湿器
型号 A B C D H Ф G Z
15 型 30 100 190 365 320 159

G1/ 2 ”

G1/ 2 ”

20 型 30 100 190 365 320 159 G3/ 4 ” G3/ 4 ”
25 型 50 100 220 385 420 159 G1¼” G1¼”
32 型 50 100 220 385 420 159 G1¼” G1¼”

六、干蒸汽加湿器性能参数

JQS
JQDl 或 2 — 15
JQC

JQS
JQDI 或 2 — 20
JOC

JQS
JQDl 或 2 — 25
JQC

JQS
JQDI 或 2 — 32
JQC

Ф 2
Ф 4
Ф 6
Ф8
Ф9
Ф10
Ф10.5
Ф12
Ф14
Ф16
Ф18
0.02
1.5
4
9
22.5
27
34
40
55
75
145
187
0.1
2.3
9.4
21.3
49.5
62
75.5
78
102
141
194
246
0.2
3.6
14
35
68.5
106
131
142
160
216
311
397
0.3
4.5
18.3
40
97.5
152
187
205
217
296
448
569
0.4
6.1
24.5
58.5
124
196
227
250
275
375
590
760
注:表中的额定加湿量指调节阀全开肩时的加湿量,单位为 kg / h

七、干蒸汽加湿器喷管长度参数

喷管犁号

L1

L2

L3

L4

L5

L6

L7

L8

L9

L10

L11

L12

Ll3

喷管长度 mm

310

460

610

910

1220

1500

1820

2100

2450

2740

3050

3350

3650

空调机组

最小

290

440

590

890

1200

1480

1800

2080

2430

2720

3030

3330

3630

宽度 (mm)

最大

360

510

760

1060

1310

1610

1910

2210

2510

2810

3110

3410

3710

八、干蒸汽加湿器选型

  1. 根据设计或计算的加湿量、提供的蒸汽压力 ( 标准选型按蒸汽压力 0 . 2MPa) ,查表确定合适的加湿器型号;.
  2. 根据空调机组或风道宽度,查表选择喷管的型号;
  3. 安装时一定要保证所喷出的干蒸汽是逆向空气流动方向;
  4. 干蒸汽加湿器左右式判定规则:金嘉乐干蒸汽加湿器左式右式可以互换;
  5. 根据控制要求,选择调节方式。
    选型示例 已知条件:某空调机组风量为 8000m 3 / h ,空调机组的截面宽度为 1255mm ,设计的加湿量为 95Kg / h 现场提供的饱和蒸汽压力为 0 . 2MPa ,试选择干蒸汽加湿器型号。
选择:1) 根据饱和蒸汽压力为 0 . 2MPa 、加湿量为 95Kg / h ,查表,应选择 20 型喷孔直径为 Ф 9 的干蒸汽加湿器;
      2) 空调机组的截面宽度 1255mm ,查表介于 1200mm ∽ 1 310mm 之问,选择喷管的长度为 L5= 1220mm ;
      3) 需要手动调节,则选择手动干蒸汽加湿器,型号为: JQS-20- Ф 9 一 L5 即可。
若需要 220VAC 或 24V 信号实现开、闭远程控制,则选择电磁干蒸汽加湿器,型号为: JQC-20- Ф 9-L5 即可。
若需要 24VAC 信号实现开、闭远程控制,则选择电动 ( 基本型 ) 干蒸汽加湿器,型号为: JQD 1 - 20- Ф 9 . L5 且即可。
若需要加湿量的比例调节和控制,则选择电动 ( 电子定位型 ) 干蒸汽加湿器,型号为: JQD-20- Ф 9-L5 即可。

九、金嘉乐多喷管、快速吸收式及超级吸收式干蒸汽加湿器造配原则

     在通常的风道内安装单根蒸汽喷杆可以实现蒸汽的理想分配;但在大风道、大风量及大加湿量的空调机组内,可能需要加宽排放蒸汽的分布区,以达到蒸汽快速均匀扩散与吸收,这就需要安装多个蒸汽喷杆或选用快速或超级吸收式蒸汽分布器。一般情况下,空调箱或风道中安装干蒸汽加湿器遇到以下情形,建议采用多个蒸汽喷杆或选择快速吸收式及超级吸收式蒸汽分布器方式:
  1. 风道内风速超过 4M /S ;
  2. 风道的空气温度低于 18 0 C ;
  3. 加湿器下游装有中或高效过滤器;
  4. 加湿量大,单台加湿器无法满足要求;
  5. 风道截面高度大于 1 500mm ;
  6. 计算出的蒸汽吸收距离大于喷管与下游物体的实际距离。

十、吸收距离


:1、此图中进口相对湿度是指进入蒸汽加湿段的空气相对湿度

    2此图中出口相对湿度是指进入蒸汽加湿段的空气相对湿度

      3、此图中风道高度是指空调或风道的高度

      4、此图中吸收距离是指蒸汽喷杆距离下游物体的距离

:多喷杆干蒸汽加湿器、快速吸收式及超级吸收式蒸汽分布器详见《加湿工程应用手册》。共 258 页
