   高压喷雾加湿器
  型  号： JHS-25------JHS-600
  喷雾量： 36～612（kg/h）(0.2MPa)
  功  率： 350W
  喷头数： ≤2～34(个)
  控制箱： 接收楼宇信号自动或手动
  重  量： 15KG
  体  积： 420×250×160（长×宽×高）
  • 产品详细
  • 相关配件
  • 质量保证
  • 典型客户

高压喷雾加湿器

一、概述

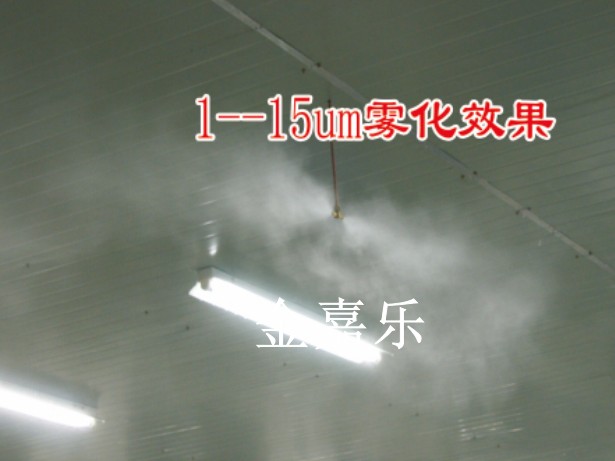

    高压喷雾加湿器是将加湿器主机安装在空调机组的侧面板上，喷雾系统 ( 喷头、喷杆 ) 等安装在空调机组加湿段内部的一种等焓加湿方式。
这种加湿方式是将自来水经加湿器主机增压后，通过特制的喷头雾化高速喷出，形成细小的水雾粒子，与流动的空气进行热湿交换，吸收空气
中的热量 ( 或显热 ) ，汽化、蒸发。使空气的湿度增加，实现对空气的加湿处理。高压喷雾加湿器可以和各类新风机组和组合空调机组配套使用。

二、高压喷雾加湿器结构简图

高压喷雾加湿器结构图
三、高压喷雾加湿器特点
a) 等焓加湿方式，喷雾量可达 600Kg ／ h ；
b) 采用原装进口增压泵，运转平稳、噪声低、寿命长、安全可靠，确保供给水压恒定在 0.35 ～ 0.6MPa 范围内；

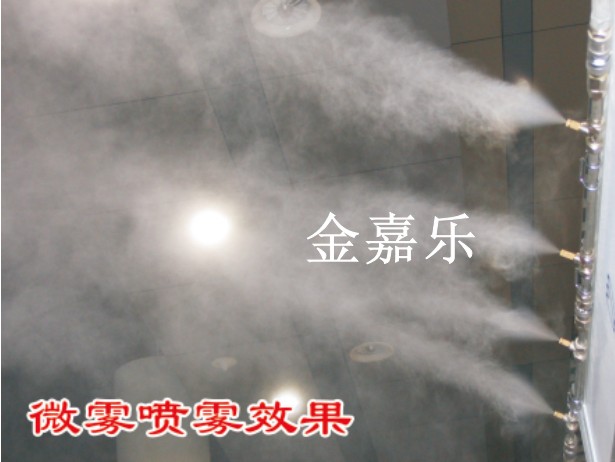

c) 特制的陶瓷喷头，保证水雾粒子直径尽可能的小，平均直径介于 20 ～ 35um ，提高了加湿效率，陶瓷喷头耐腐蚀、耐磨损、寿命长；
d) 高精度的过滤系统，防止了喷头的堵塞；
e) 手动、自动操作于一起，可实现湿度的自动调节和控制。

四、高压喷雾加湿器使用条件

1 ．主机 1 ～ 40 0 C ≤80 ％ RH ； 喷头 1 ～ 80 0 C ；
2 ．供水：自来水、净化水或同类水；
3 ．给水压力： ≥O ． 1MPa ；
4 ．给水温度： 4 ～ 55 0 C ；
5 ．加湿段长度： 0.45 ～ 1.1m ：
6. 进风风速： 0.5 ～ 3.5m ／ s ； 7 ．进风温度： ≥l 5 。 C ．

五、高压喷雾加湿器型号

J ：高压喷雾加湿器 H S ：高压喷雾加湿器 □：喷雾量 (Kg ／ h)

六、高压喷雾加湿器技术性能表

 型号  JHS-25     JHS-50  JHS-75  JHS-100 JHS-125  JHS-150   JHS-175  JHS-200 JHS-225  JHS-250  JHS-300  JHS-400  JHS-500  JHS-600
 喷雾量（kg/h）(0.5Mpa)  36  54  90  108 126   162  180  216  234  252  306  414  504  612
 喷头个数（个）  2  3  5  6  7  9  10  12  13  14  17  23  28  34
 电源  交流 220V/50HZ
 额定功率（W） 350W
 水管通径（mm）  DN15
 主机重量（Kg）  15
 主机外形尺寸（mm）  420x 250x 160（长x 宽高x ）

说明：高压喷雾加湿器的加湿量与喷雾量是两个有着本质区别的概念。
      加湿量是指在标况下，喷到空调机组内的水雾在单位时间内被空气吸收的那部分水量 ( 又称为有效加湿量 ) 。
      喷雾量是指加湿器正常工作状态下，单位时间内 ( 通常指每小时 ) 所有喷头喷出的水雾总和。
      有效加湿量 = 喷雾量 × 加湿效率。

七、高压喷雾加湿器的选型计算

1 ．有效加湿量 (E) 的计算： E=S×Q×(X 2 -X 1 )×1.2 式中： E-- 有效加湿量 (kg/h) S= 1.2kg /m 3 ( 空气的密度 )Q-- 新风量 (m 3 /h) X 1 - 加湿
前空气的含水量 (kg/kg) X 2 - 加湿后空气的含水量 (kg ／ kg)1.2 为 ( 安全系数 )
2 ．喷雾量 (W) 的计算： W=E÷ ч式中： W-- 喷雾量 (Kg/h) E-- 有效加湿量 (Kg ／ h) ч -- 加湿效率 一般地，对于全新风空调机组ч =33 ％，
对于组合空调机组ч =45 ％。
3 ．示例：某一全新风空调机组的风量 Q= 20000m3 /h ，室外空气参数为 0 ℃ 50 ％ RH ，室内设计的空气参数为 20 。 C50 ％ RH 选用高压
雾加湿器进行空气加湿，根据焓湿图查得： X 1 = 0.0019Kg /Kg X 2 = 0.0073Kg /Kg 所需要的有效加湿量： E=S×Q×(X 2 -X 1 xI)×K=1.2×20000×
(0.0073 -0.00l 9)×1.1= 142.6Kg /h ，所需要的喷雾量： W=E ÷ч =138.24 ÷ 33 ％ = 432Kg /h 查表，满足该条件的高压喷雾加湿器型号为 JHS--500 ，
若该空调机组为组合空调新风比为 20 ％，选用高压喷雾加湿器进行空气加湿，所需要的有效加湿量： E=S×Q×(X 2 -X 1 )×1.2=1.2×20000×20 ％ ×
（ 0.0073-0.0019 ）× 1.2= 28.5Kg /h 所需要的喷雾量 L=E÷ ч =36.3 ÷ 45 ％ =63.4K g/h 查表，满足该条件的高压喷雾加湿器型号为 JHS--75 ！

八、高压喷雾加湿器快速选型表

1 ．舒适性加湿时组合空调机组配高压喷雾加湿器选型表
                                                                                              (OA ： 0 ℃ 50 ％ RH RA ： 20 ℃ 50 ％ RH)

风量 (m3/h)

新风比 10 ％

新风比 20 ％

新风比 30 ％

加湿量
(K g/h)		 喷雾量(K g/h) 加湿器
型号

喷头数量 ( 个 )

加湿量
(K g/h)		 喷雾量(K g/h) 加湿器
型号		 喷头数量 ( 个 ) 加湿量
(K g/h)		 喷雾量(K g/h) 加湿器
型号		 喷头数量 ( 个 )
2500 1.8 5.1

JHS-25

1 3.6 10.2

JHS-25

1 5.3 15.3

JHS-25

2
3000 2.1 6.1

JHS-25

1 4.3 12.2

JHS-25

1 6.4 18.3

JHS-25

2
4000 2.9 8.1

JHS-25

1 5.7 16.3

JHS-25

2 8.6 24.4

JHS-25

2
5000 3.6 10.2

JHS-25

1 7.1 20.4

JHS-25

2 10.7 30.5

JHS-50

3
6000 4.3 12.2

JHS-25

1 8.6 24.4

JHS-25

2 12.8 36.7

JHS-50

3
7000 5.0 14.3

JHS-25

1 10.0 28.5

JHS-50

2 15.0 42.8

JHS-50

3
8000 5.7 16.3

JHS-25

2 11.4 32.6

JHS-50

3 17.1 48.9

JHS-50

4
9000 6.4 18.3

JHS-25

2 12.8 36.7

JHS-50

3 19.2 55.0

JHS-75

4
10000 7.1 20.4

JHS-25

2 14.3 40.7

JHS-50

3 21.4 61.1

JHS-75

5
12000 8.6 24.4

JHS-25

2 17.1 48.9

JHS-50

4 25.7 73.3

JHS-75

5
15000 10.7 30.5

JHS-50

3 21.4 61.1

JHS-75

5 32.1 91.6

JHS-100

7
18000 12.8 36.7

JHS-50

3 25.7 73.3

JHS-75

5 38.5 110.0

JHS-125

8
20000 14.3 40.7

JHS-50

3 28.5 81.5

JHS-100

6 42.8 122.2

JHS-125

9
25000 17.8 50.9

JHS-75

4 35.6 101.8

JHS-125

7 53.5 152.7

JHS-175

11
30000 21.4 61.1

JHS-75

5 42.8 122.2

JHS-125

9 64.2 183.3 JHS-200 13
40000 28.5 81.5

JHS-100

6 57.0 162.9

JHS-175

11 85.5 244.4 JHS-250 17
50000 35.6 101.8

JHS-125

7 71.3 203.7 JHS-225 14 106.9 305.5 JHS-400 21
60000 42.8 122.2

JHS-125

9 85.5 244.4 JHS-250 17 128.3 366.6 JHS-400 25
80000 57.0 162.9

JHS-175

11 114.0 325.9 JHS-400 22 171.1 488.8 JHS-500 33
100000 71.3 203.7 JHS-225 14 142.6 407.3 JHS-500 28 213.8 611.0 JHS-600 41
12000 85.5 244.4 JHS-250 17 171.1 488.8 JHS-500 33 256.6 733.2 JHS-400*2 49
2 ．舒适性加湿时全新风机组配高压喷雾加湿器选型表
                                                                                                (OA ： 0 ℃ 50 ％ RH RA ： 20 ℃ 50 ％ RH)

风量 (m 3 ／ h)

1500

2000

2500

3000

4000

5000

6000

7000

8000

10000

12000

15000

18000

20000

加湿量 (Kg/h)

10.7

14.3

17.8

21.4

28.5

35.6

42.8

49.9

57.0

71.3

85.5

106.9

128.3

142.6

加湿效率

33 ％

喷雾量 Kg ／ h

32.4

43.2

54

64.8

86.4

108

129.6

151.2

172.8

216

259.2

324

388.8

432

加湿器型号

JHS-50

JHS-50

JHS-75

JHS-75

JHS-100

JHS-125

JHS-150

JHS-175

JHS-175

JHS-225

JHS-300

JHS-400

JHS-400

JHS-500

喷头数量 ( 个 )

2

3

4

5

6

8

9

10

12

15

18

22

26

29

九、高压喷雾加湿器的安装

高压喷雾加湿器管路连接图

十、注意事项

●对于全新风机组，若在加热前进行喷雾加湿，则加湿效率会过低，故一般采用在加热后进行喷雾加湿的方案；
●在组合空调中，请尽可能选择将空气加热后再加湿的方案；
●在卧式机组中，在喷雾加湿后必须设置挡水板，防止未气化的水雾飘浮进入风道；
●在立式机组中，表冷器垂直时，喷头安装在表冷器与湿膜挡水板之间；表冷器倾斜时，喷头安装在表冷器前；
●对于夏季工艺性加湿，请在空气冷却前进行加湿，否则将由于空气温度低影响加湿器的加湿效率；
●若供水水质比较脏，请加装线绕式过滤器以延长机组寿命；
●高压喷雾加湿器的空调机组必须安装挡水板 ( 以湿膜挡水板为最好 ) ，若空调机组没有档水板，可选用我公司的湿膜档水板，
主要为了防止没有汽化的水滴随空气漂移到电机上，或漂移进入风道，影响其寿命。

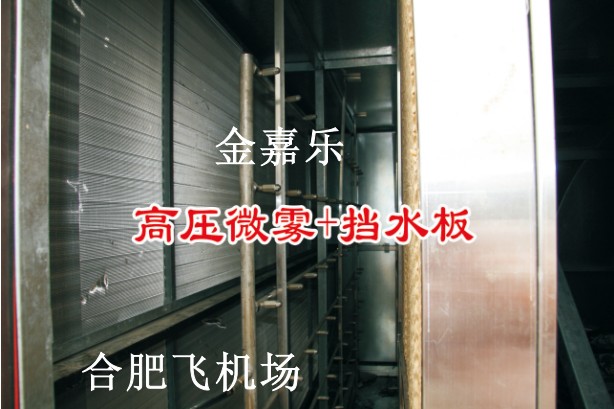

十一、各种挡水板效果比较

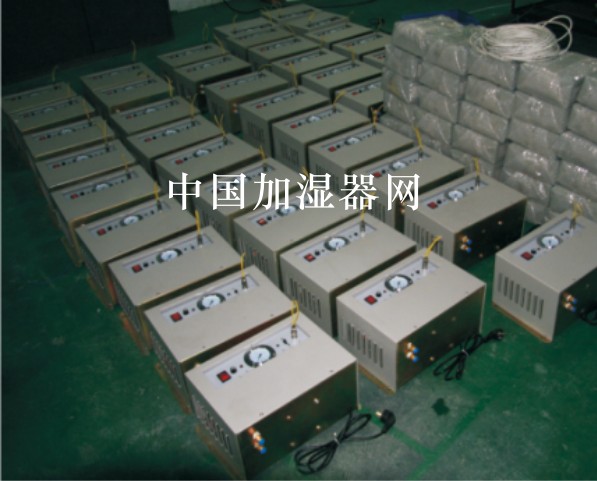

 高压喷雾加湿器主机1  高压喷雾加湿器主机2  高压喷雾加湿器主机3

备选件：

 加湿器专用过滤器  加湿器专用软水器  加湿器专用纯水机
