  高效雾式喷淋加湿器
  型  号: JPL-50000-A-EE
  喷雾量: 1.2T/h
  功  率: 2KW
  喷头数: ≤178(个)
  控制箱: 自动
  重  量: 2930KG
  体  积: 长:2200mm(长×宽×高)
  • 产品详细
  • 相关配件
  • 质量保证
  • 典型客户



喷淋加湿器(喷淋式、高效雾式喷淋)


一、新式喷淋空调加湿段简介及使用范围


新式喷淋段主要特点:
  1. 采用特制喷淋头,雾粒更细;
  2. 采用填料增加汽水接触面积,效率更高;
  3. 自控精度更高,应用范围更宽。

    喷水室可以对空气加热、冷却,减湿和加湿过滤粉尘、吸收容水气体(NH3'SO2)等各种处理功能,期中七大功能是任何一种加湿器,所不能完全替代的,尤其在高温、多尘、
多毛恶劣的工况条件下,尤显优势,例如:毛纺织、卷烟、化工、核电设备,冷却等行业,其缺点:占用空间较大,但其净化、降温、少维修,运行可靠等特点,至今仍在各种加湿
方式中不可取代,尤其新式喷淋空调经过改进后,应用范围更加广泛,其中喷淋+湿膜变形组合方式,采用细雾喷淋头,占用空间面积大大缩小,冷却效率大大提高,在干热气候条件下,
降温可达10-15℃,有很大的发展应用前景。在需要高洁净度高纯度空气品质的场合,例如:超洁净集成芯片制作行业中,也被用于吸收、过滤有毒、有害气体的功能中,同时降低
活性炭的过滤段的使用成本。

二、工作原理


    在喷淋式中,空气与喷淋或湿膜表面水分子进行摩擦热湿交换,达到加湿、降温、吸收溶解
降尘、水洗空气目的,如改变水温,即可实现除湿加湿等功能。

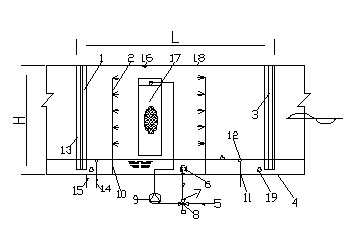

结构示意图


 卧式填料式蒸发冷却器  立式喷淋


1、前挡水板     2、喷嘴与排管      3、后挡水板      4、水箱      5、冷水管      6、滤水器      7、循环水箱      8、三通混合阀

9、水泵      10、供水管      11、补水管      12、浮球阀      13、溢水器          14、溢水管     15、泄水管      16、防水灯 17、湿材

18、外壳      19、水箱热管


三、产品设计特点

  1. 可选用内置或外置两种循环泵喷淋系统,可根据实际工况允许尺寸选择其一
  2. 采用不锈钢专用喷嘴,高压、高密度布水、雾粒细、综合功能明显
  3. 对于大风量(>15-35万)空调喷淋加湿又独到的防过水技术,采用特制大沟槽挡水板,可做到<5m/s不过水
  4. 过滤网系统采用双级过滤及反冲洗技术,减少清理维护量,保持无人值守的使用效果。
  5. 对于卷烟厂等特殊大尘埃的情况,设有快速可拆卸双桶过滤器,1分钟实现快速更换,节约操作时间,方便耐用
  6. 可根据水质电导率检测情况,实现自动排污功能(选配)
  7. 采用PLC控制器接收空调连锁ON/OFF信号,实现远程控制,全中文显示,根据需要,也可以采用简易型湿度控制器

四、控制系统

  1. 采用西门子(PLC)变频比例远程控制与手动、湿控,高、中、低三档三种控制方式
  2. 自动进水,进水阀快速补水,
  3. 节能,高精度湿度更踪:采用喷淋变频控制加湿
  4. 防波动误动作水位控制,保护水泵
  5. 电导率检测、自动排污

五、控制系统图

喷淋加湿器控制系统图

六、喷淋段的七大功能+水洗有害气体功能


水的温度与空气的温湿度关系决定了多种空气处理过程,见下图:

T水=t露点 T水=t湿球 T水=t干球
等温冷却 等焓加湿 等温加湿

多种空气处理过程

1、除尘、水洗有害气体功能

     水与空气直接接触过程中,空气中的有害可溶性气体(NH3/SO2)溶于水中,同时降低了空气的含尘量,提高了空气的洁净度,达到某些高洁净电子
    芯片制作工艺环境的空气品质要求。

2、冷却与制热功能

     在夏季,利用地下水或冷冻水喷淋,达到空气冷却降温的目的,反之用热水喷淋可以实现加热空气 的目的。

3、喷淋加湿功能

    为达到某些工艺环境湿度要求,保证产品合格率,消除静电等工艺要求,例如:
    汽车喷涂线加湿、发电厂设备降温设备等场合。

喷淋室性能计算参数

  一般用喷水系数大小表示喷淋室的喷雾性能,用其它性能系数表示喷淋式的热工性能。

水汽比U的定义式喷水量与空气量之比,即
  U=W/G   KG/KG

式中:
W是喷淋室的喷水量, kg/h     喷淋室通常采用U=W/G=1:1.5    喷淋+填料组合方式:采用U=W/G=1:0.5_1

焓湿图中空气处理状态解释:
焓湿图中空气处理状态解释图

水温与温湿度的关系决定处理功能:


 过程线     水温特点  T或显热  D或潜热  I或总热量  过程名称
 A-1 tw<tl 冷却除湿
 A-2 tw<tl 不变 冷温加湿
 A-3 tl<tw<ts 减焓加湿
 A-4 tw=ts 不变 等焓加湿
 A-5 ts<tw<ta 增焓加湿
 A-6 tw=ta 不变 等温加湿
 A-7 tw>ta 升温加湿

tw:水温 tl:空气露点温度 ts:湿球温度    ta:干球温度

七、吸收NH3、SO2等有害气体的吸收效率计算


水溶吸收NH3、SO2等有害气体功能
吸收效率:u={进风-出风(ppm)值}/进风(ppm)值

例如:空气中的SO2的含量45ppm,经喷淋吸收后为8ppm,吸收效率:u=(45-8/45)=82%
           水系段为了提高吸收效率,降低成本,建议选用喷淋+填料组合方式,可节约成本,尤其适用于改造空调,同时也起到加湿
           降温的多重效果(详细设计资料可与金嘉乐联系)。

八、型号编制

型号编制图
例如:JPL-50000-A-EE为50000风量空调配套内置式喷淋加湿器


九、喷淋系统分类


1、喷淋室有卧室、立式、与中间填料层的组合式喷水室。


2、喷嘴布置:单级(单排、双排),双级(三排、四排)

 单级喷淋系统图  双级喷淋系统图  组合式喷淋系统图

 卧式填料喷淋加湿器  立式喷淋加湿器


3、喷淋+填料组合式喷淋室是在喷水室内设有填料喷淋盒,各自独立完成加湿布水方式,与水可以充分接触进行热湿交换,
且可以缩短喷淋段的长度。这种喷水室对空气净化作用更好,它适合于空调改造功能。

 填料喷淋式蒸发冷却器  雾式填料冷却段

十、产品设计结构形式


两大分类:

E类----空调喷淋加湿段内配置        W类----整体喷淋段对接

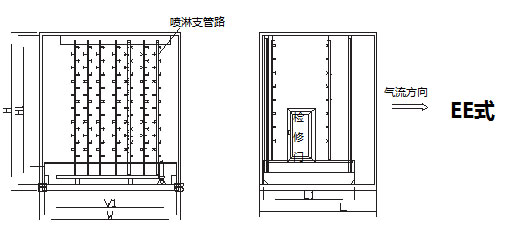

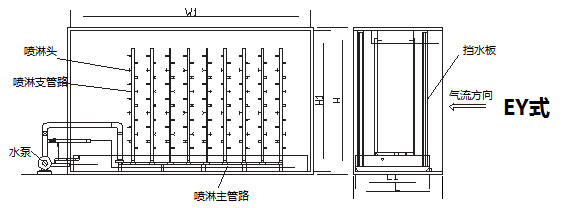

 E类喷淋加湿器  EY类喷淋加湿器


1、空调预留喷淋段内配置套式(E式)

空调预留喷淋段E式

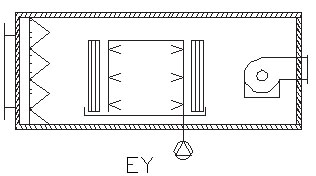

                a、配套外置循环水泵(EY式 )

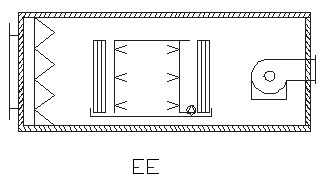

 配套外置循环水泵喷淋系统图  配套内置循环水泵喷淋系统图
                                  b、配套内置潜水循环水泵(EE式)



2、整体独立外界不锈钢喷淋段(W式)
整体独立喷淋系统图

a、独立安装外置循环水泵(WY式)

 独立安装外置循环水泵喷淋系统图  独立安装内置循环水泵喷淋系统图

                                    b、独立安装内置潜水循环水泵式(WE式)


十一、工程实例及配件

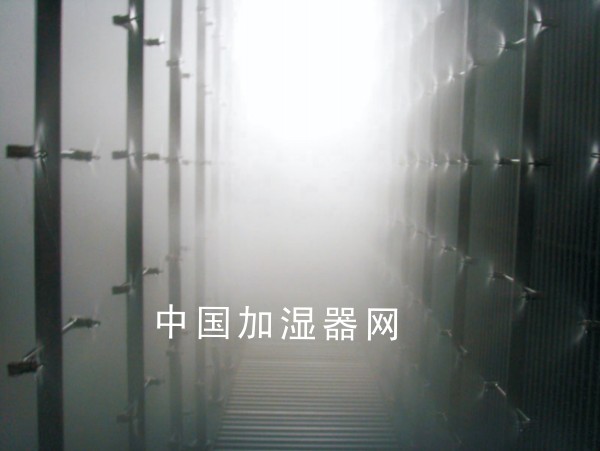

 喷淋加湿器安装实例图  喷淋加湿器安装实例图2

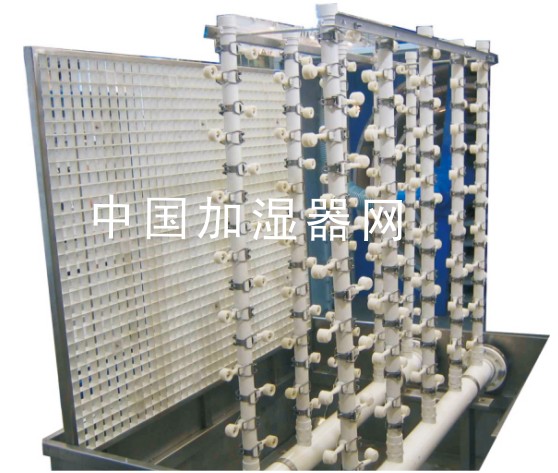

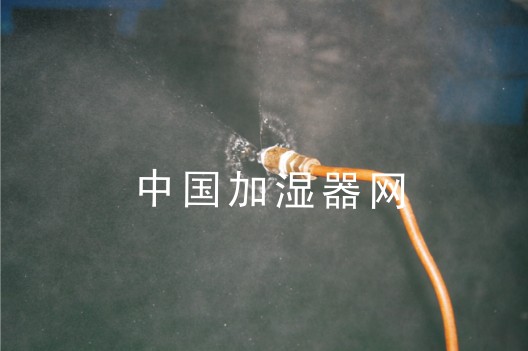

 喷淋加湿器配件1  喷淋加湿器配件2  喷淋加湿器配件3  喷淋加湿器配件4 喷淋加湿器配件5

十二、喷淋水质要求


普通自来水,可饮用水或池内净化后的河水 ,弱碱水,冷,热水等。

十三、订货需提供

  1. 风量CHM:空气总量G喷水量W(kg/h),水汽化比=W/G
  2.  空气的初态、终状态(要求状态):加湿量/制冷量/加热量/水洗/吸收的目的
  3.  喷淋系统的结构:单级/双级/卧室/立式
  4.  水温参考值(热湿处理过程)
  5.  热交换效率:喷水结构室,空气质量流速(kg/m2·S)、喷水量
  6.  控制系统:湿控方式与自控编程:普通与变频方式。
  7.  喷淋形式:传统喷淋,高效雾式喷淋

喷淋系统的零部件材质及选型

 序号  名称  材料及型号

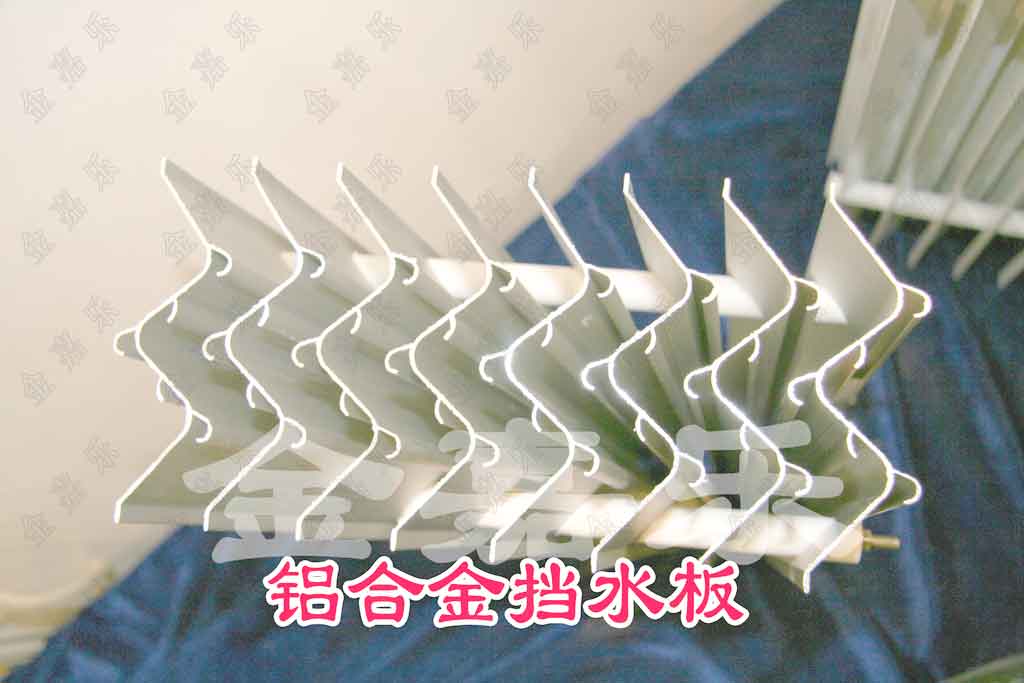

 1  前后挡水板  不锈钢/PVC/玻璃钢
 2  喷淋排管  镀锌管/不锈钢管
 3  水箱  不锈钢
 4  水泵、阀件  国产/ 进口 型号
 5  喷嘴(材质)  PVC/铜质/不锈钢
 6  喷淋室外壳  不锈钢/混泥土/玻璃钢
 7  湿材  有机/lvheji/


十四、设计注意及型号选择表


1、限速风速>3--<5m/s。在卧式空调后挡水板后面应设置中间段,并加装节水盘,防止”过水“,
便于检修:加装填料方式,可免装

2、极限风速>3.5--<4m/s,采用特制挡水板,与金嘉乐联系。

  单级双排喷淋段(选型表一)

风量(CHM) 20000 30000 40000 50000 60000 80000 100000 120000 140000 160000 200000
喷水量(T/h) 17.2 28.4 37.0 46.9 58.7 76.6 95.7 117.5 128.0 149.5 188.8
冷量(Kw) 90.6 141.8 191.7 240.6 297.9 391.8 489.7 596.8 664.5 758.5 973.2
进水管直径DN1 40 50 65 65 65 80 80 100 100 100 125
回水管直径DN2 65 80 80 100 100 125 125 150 150 150 175
溢水管直径DN3 80 100 100 125 125 150 150 175 175 200 250
补水管直径DN4 20 20 25 25 32 32 40 40 40 40 40
排水管直径DN5 32 40 40 40 40 50 50 50 65 65 65
重量() 1905 2280 2620 2930 3295 3750 4410 5800 6300 6900 8100
喷淋段长(mm) 2200-2600 1200-1500(填料组合)
空气阻力(Pa) 60-75 130-140(填料组合)
喷嘴型号(mm) 直径:1-5
喷嘴数量 根据项目要求
喷嘴压力(Mpa) 0.15-0.8
喷嘴密度 15-22个/m2排
填料材质 PVC/塑料/铝合金/不锈钢

双极四排喷淋段与喷淋+湿膜组合方式

风量(CHM) 20000 30000 40000 50000 60000 80000 100000 120000 140000 160000 200000
喷水量(T/h) 34.3 56.8 73.9 93.7 117.5 153.1 191.4 235.0 256.1 291.7 377.5
冷量(Kw) 115.5 187.5 246.2 308.5 383.6 504.1 630.1 769.2 852.1 972.2 1552.2
进水管直径DN1 40 50 65 65 65 80 80 100 100 100 125
回水管直径DN2 65 80 80 100 100 125 125 150 150 150 175
溢水管直径DN3 80 100 100 125 125 150 150 175 175 200 250
补水管直径DN4 20 25 32 40 40 50 50 50 65 65 65
排水管直径DN5 40 50 50 50 50 65 65 65 80 80 80
重量() 3045 3680 4205 4720 5310 5930 7075 7450 8000 8700 10200
喷淋段长(mm) 2800-3200 1400-1800(填料组合)
空气阻力(Pa) 70-80 130-140(填料组合)
喷嘴型号(mm) 直径1-5
喷嘴数量 根据项目要求
喷嘴压力(Mpa) 0.15-0.8
喷嘴密度 15-22个/m2排
填料材质 PVC/塑料/铝合金/不锈钢

填料+喷淋组合冷却器水流变化饱和效率图

此方案用于设备降温用途

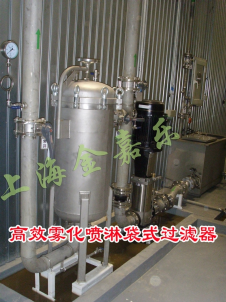

 喷淋加湿器冷却器水流空气变化饱和效率图  高效雾化喷淋袋式过滤器


测试条件:300mm厚填料在空气状态相同状态下

a、喷淋饱和线   b填料饱和线 c、喷淋+填料组合饱和线 d、布水量变化与饱和效率线

 有机湿膜材料  铝合金湿膜材料(金嘉乐专利)  不锈钢湿膜材料

备选件:


 加湿器专用过滤器  加湿器专用软水器  加湿器专用纯水机
