  湿膜加湿器
  型  号: JSMX
  喷雾量: 1.9升/分
  功  率: 1.1KW/380V
  喷头数: ≤33∼41
  控制箱: 开0-12分停0-60分与湿度传感器 + 数显控制器组合使用,以分秒时间和相对湿度30-90%RH精确控制湿度
  重  量: 85KG
  体  积: 810×500×710mm(长×宽×高)
  • 产品详细
  • 相关配件
  • 质量保证
  • 典型客户

湿膜加湿器

一、直排水湿膜加湿器

1、直排水湿膜加湿器工作原理

      经过过滤器、电磁阀的清洁自来水通过供水管路送到湿膜顶部淋水器,水在重力作用下,沿湿膜材料向下渗,水被湿膜材料吸收,形成均匀的水膜;当干燥的空气通过湿膜材料时,水分子充分吸收空气中的热量而汽化、蒸发,使空气的湿度增加,形成湿润的空气。这一过程,空气的湿度增加,温度下降,不消耗额外的能源。

2、湿膜的特性

     湿膜材料是湿膜加湿器的核心,它以植物纤维为基材,经过特殊成分的树脂处理烧结形成波纹板状交叉重叠的高分子复合材料,具有极强的吸水性、很好的自我清洗能力、无毒、耐酸碱、耐霉菌、阻燃及提供水分与空气间最大的接触表面积。

     可以通过比较交叉角度、波高、波长、均匀长度及有无防伪标志等方法鉴别材料的优劣。

3、直排水湿膜加湿器的特点

a、洁净、等焓加湿,不产生“白粉”现象;

b、加湿能力自我调节,不产生过饱和、结露现象;

c、加湿距离短,节约空调机组的体积;

d、具有加湿、降温功效;

e、对入口空气起到洗涤、过滤净化的作用;

f、无噪声、结构强度高、耐腐蚀、阻燃、寿命长;

g、维护、保养方便,运行成品低。



            有机湿膜(进口防伪)                               无机湿膜(金嘉乐专利产品)

4、直排水湿膜加湿器的型号


5、湿膜技术参数

湿膜型号

JSMZ-50

JSMZ -100

JSMZ -150

JSMZ -200

JSMZ -250

JSMZ -300

湿膜厚度(mm

50

100

150

200

20

300

饱和效率(%)

30~36

55~60

65~70

75~80

85~90

90以上

风阻(Pa)

20

35

50

75

85

93

测试条件

进风空气工况:干球温度40℃ 相对湿度15%RH  面风速2.5m/s

1㎡标准加湿能力(Kg/h)

23

44

56

64

68

72

小知识:为什么采用湿膜直排水加湿效果不如湿膜循环水?

    分析发现湿膜直排水加湿器使用自来水管中的水,因冬季室外气温较低,故湿膜淋水水温仅为5℃;而湿膜循环水使用的水箱中的水因为反复循环,已从空气中吸收了不少热量,水温接近20℃。从理论上分析,我们可以得知,低温水的焓值较低,从液态变成气态所需要吸收的空气热量也较大,往往水还没有气化就从湿膜顶部流到了底部,此时的水温虽然升高了,但又白白的流走了,造成能源的浪费且又达不到预定的加湿量,湿膜循环水加湿器工作一段时间后水温会比较高,此种温度的水焓值远高于冬季自来水焓值,故汽化比较容易,加湿效果好。空调机组中,尽量少用或不用湿膜直排水加湿方式!当风量大于10000m3/h时,金嘉乐原则上建议选择使用循环水湿膜加湿器。


二、循环水湿膜加湿器

1、循环水湿膜加湿器工作原理

      循环水箱由经过过滤的自来水(冷冻水)供水,通过浮球阀门或液位开关控制其高水位;当加湿器工作时循环水泵将水箱中的水输送到加湿器顶部淋水器,水在重力作用下沿湿膜材料向下渗透,水分被湿膜材料吸收,形成均匀的水膜;当干燥的空气通过湿膜材料时,水分子充分吸收空气中的热量二气化、蒸发,使空气的湿度增加;在这一过程中湿膜上的水分一部分被蒸发,没有蒸发的水流回循环水箱,再由循环水泵送到湿膜顶部,反复循环,从而达到节水的目的。

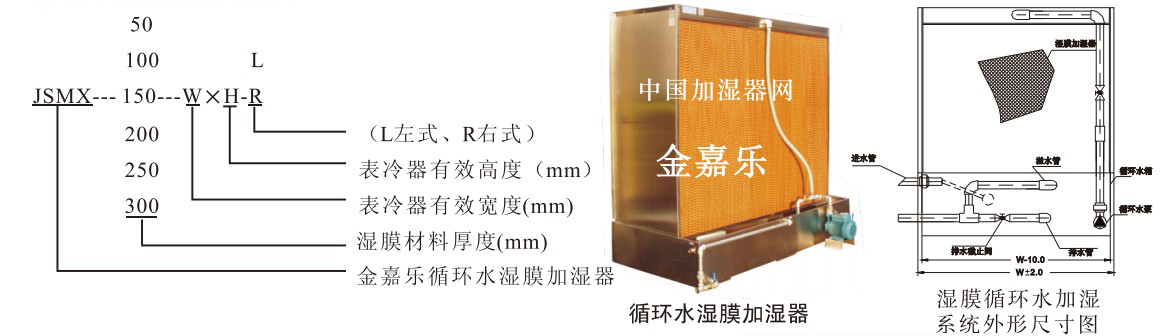

2、循环水湿膜加湿器型号


四、湿膜加湿器选型

1、饱和效率法

   饱和效率定义:加湿引起空气状态变化接近饱和线的程度,用百分比表示,它只与湿膜材料自身特性有关,不因湿膜入口处空气的状态变化而变化。饱和效率η=x2-x1/x-x1

其中x1——室外空气绝对含水量

其中x2——室内空气绝对含水量

其中x——湿膜入口处空气饱和含水量

—空气风量为5000m3/h,加热量为212KW,新风比为30%,要求空调送风温度为24℃、相对湿度为50%,冬季室外计算参数为-4℃、75%,计算湿膜厚度:室外-4℃、75%的空气经过加热后的温度为38℃、相对湿度约为5%,查焓湿图得空气饱和含水量为11.2g/kg,查焓湿图得室外空气含水量为2.1g/kg,室内空气含水量为9.3g/kg,饱和效率η=x2-x1/x-x1=9.3-2.1/11.2-2.1=79.1% 查湿膜性能参数表可知选择200mm厚度湿膜即可满足加湿要求,对应的湿膜加湿器型号为JSMX-200.

2、标准加湿量法

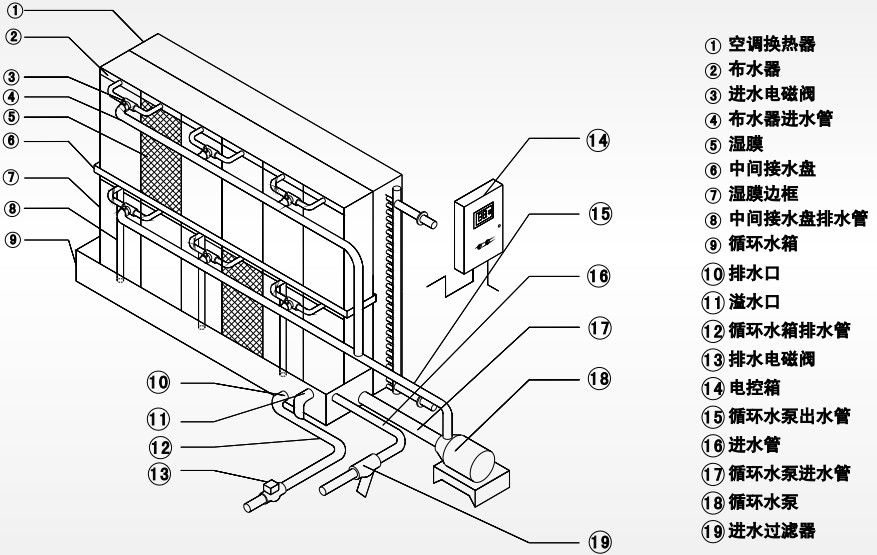

五,湿膜加湿器安装示意图



六、湿膜外形尺寸图的标注方法

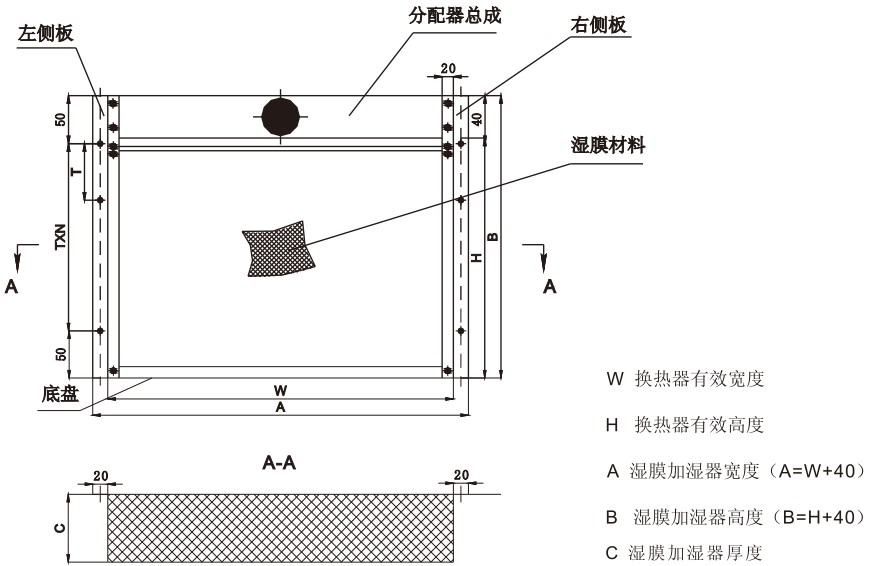

1、单块单湿膜外形尺寸的标法


2、多块单湿膜外形尺寸的标法

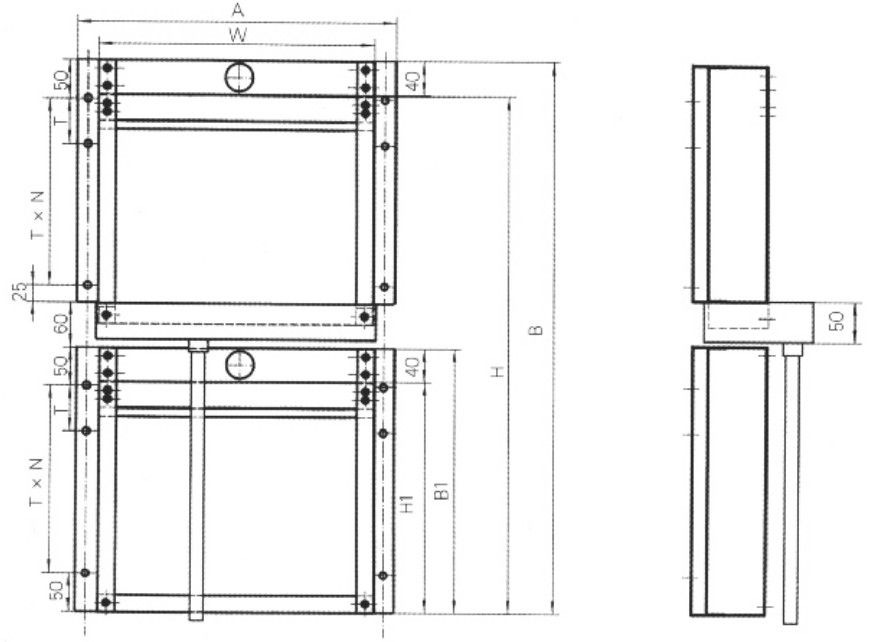

3、单块双湿膜外形尺寸的标法

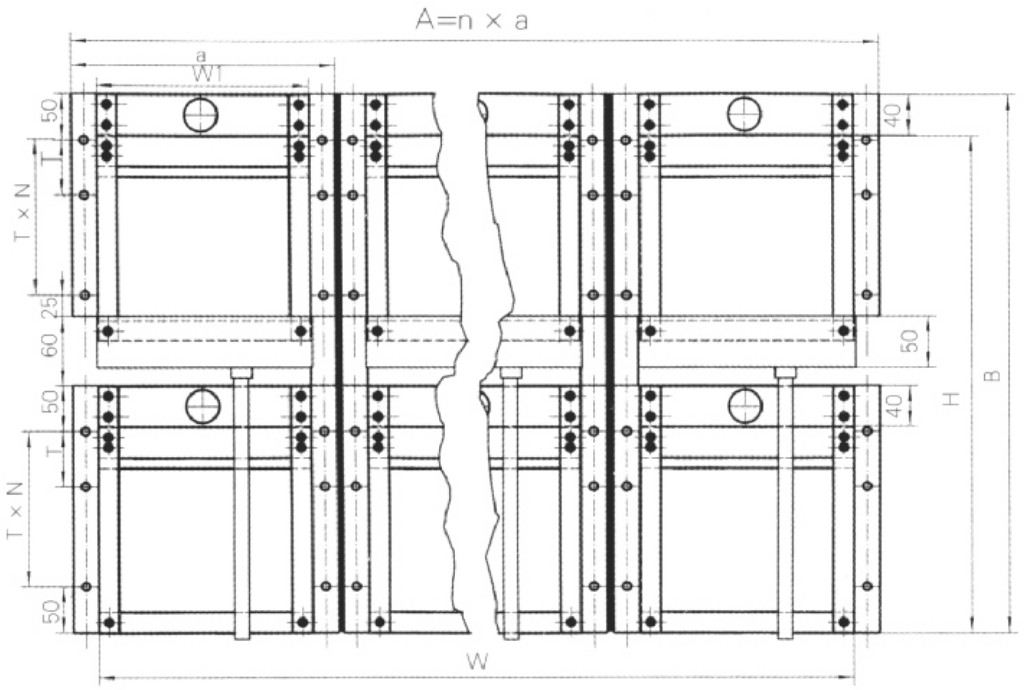

4、多块双湿膜外形尺寸的标法



七、选择直排水湿膜加湿器时空调箱应注意的问题

1、选用D厚度的直排水湿膜加湿器,其换热器后面安装加湿器的预留空段最好大于(D+15)mm;
2、安装有加湿器的换热器底部一定要有接水盘,且水盘应足够容纳湿膜加湿器 ,接水盘高度应大于100mm;
3、选用湿膜加湿器时,湿膜应垂直放置,倾斜角不能大于15℃;
4、选用湿膜加湿器时,通用湿膜的面风速应小于4m/s,否则应加装湿膜档水版,防止加湿器过水现象的产生。

八、湿膜加湿器的控制

    湿膜加湿器存在一定的加湿滞后性,在一些要求精度较高的场所,如洁净室、全新风涂装送风空调、实验室等加湿中需要用多模块控制,以提高加湿的控制的精度。由于结构和计算较为复杂,如有需要可直接致电金嘉乐公司。

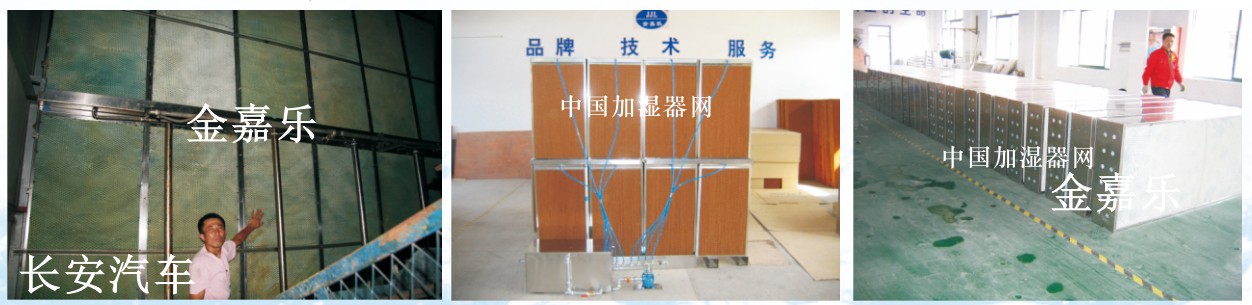

九、湿膜现场安装图

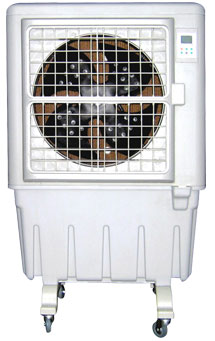

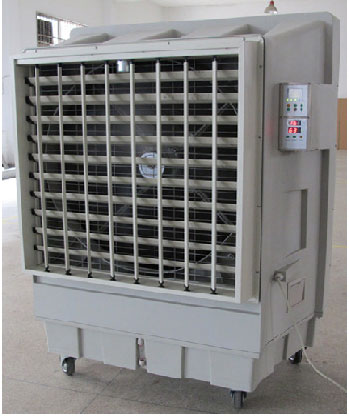

金嘉乐湿膜加湿器JJL-0016  金嘉乐湿膜加湿器JJL-0018

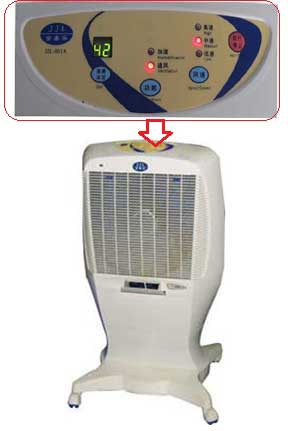

 湿膜加湿器YZ-292  湿膜加湿器JJL-001A  湿膜加湿器JJL-003A


湿度自动控制器

 湿膜加湿器湿度自动控制器

      按需要设定湿度,当湿度达到设定值时,加湿器自动停止加湿。湿度下降时,有自动开机加湿,使房间湿度维持所需值。大字体高亮度数字显示屏幕,长寿命进口湿度传感器,控制精度±5%



过滤器

 10英寸5μ杯式精密过滤器,特制不开裂,可滤掉水中铁锈、沙石、麻绳、生料带、胶体等固体颗粒  加湿器专用过滤器



全自动软水器、纯水机(备选)

 全自动软水器  加湿器专用纯水机

      使用金嘉乐公司配套的全自动软水器(纯水机)延缓蒸发材料湿膜结垢,全自动软水器控制头为美国富莱克公司产品。该设备自动化程度高,通过程序控制,实现自动运行,再生过程全自动化,用户只需定期加入再生剂(工业用盐)即可在全自动条件下,实现连续供水。



纯净型蒸发式湿膜加湿器(无雾型)工作原理:

    经过滤的自来水 ( 最好是纯水、软化水 ) 进入水箱中,循环水泵将水送到加湿器顶部的布水器,将水均匀地分配到高比表面积蒸发材料上,水从蒸发材料的顶部向下渗透,被蒸发材料吸收形成均匀的水膜, 当干燥的空气被风机吸进加湿器时,一部分水与干空气接触吸热发生汽化,使空气湿润 ( 湿度增加 ) 另一部分没有蒸发的水流回水箱,通过循环水泵反复使用。

纯净型蒸发式湿膜加湿器(无雾型)特点:

  1.加湿洁净,无传统加湿器的 " 白粉 " 污染,水不需处理,只要将水分蒸发就可清洁的加湿。

  2.最省电,是电极 ( 电热 ) 加湿器耗电量的 2 %,无喷头,不喷雾,不滴水,不需要压缩空气。

  3.不受空调系统开或关闭和空调机运转模式的限制,根据室内空气条件自然而稳定地进行加湿。

  4.水泵的循环水量大于加湿量,多余的水用于清洗蒸发材料,蒸发材料不产生水垢。

  5.蒸发材料对空气具有净化作用,能除去室内空气中的灰尘和溶于水的有害气体。

  6.室内显热负荷大时,利用干热空气进行蒸发汽化;具有良好的制冷效果。

  7.单独安装机型,自带风机,根据室内加湿负荷选择型号和台数。

  8.配有万向脚轮,移动方便,气流方向可调节。

  9.蒸发材料为进口高比表面积防伪湿膜,防霉、防茵、寿命达 8 ~ 1O 年

  10.空气温度越高,越干燥,越能提高加湿能力,加湿饱和效率高达 90 %以上。

纯净型蒸发式湿膜加湿器(无雾型)适用场所:

    适用于显热负荷高的半导体元器件厂房、电子厂房、通信机房、计算机房、 LCD 厂、PCB 厂、 IC 测试封装等电子设备厂的室内直接加湿,控制湿度及消除静电。可利用其热量使水汽化,从而减轻制冷负荷,降低能耗;单独运转气化式加湿器有五种机型:加湿量分别为 0.6kg / h 、 3.5kg / h 、 14kg / h 、 20 / 28 kg / h 、 80 -200kg / h , I 加湿器放置于室内直接给室内空气加湿,根据室内空气条件自然而稳定地进行加湿。该加湿器也可以用于各类洁净厂房室内直接加湿。

金嘉乐纯净型蒸发式湿膜加湿器(无雾型)技术参数:

规格型号 YZ-292 JJL-001A JJL-0016 JJL-0018 JJL-002-A常用型号 JJL-003-A JJL-004-A
加湿量(KG/H 0.6 1-3.5 4-6 10-15 30-40 30-50 80-20
风量(m3/H) 200 980 6000 18000 6420 14000 22000
适用面积(m2) <30 30-100 50-200 100-300 150-400 200-500 200-1000
功率/电压(V) 35W/220V 60W/220V 290W/220V 550W/220V 395W/220V 1.1KW/380 1.1KW/380
水箱容积(升) 11升人工加水 16升,人工加水或接自来水 60升,人工加水或接自来水 60升,人工加或接自来水 接自来水 接自来水 接自来水
重量(KG) 5.2 13 35 50 55 100 585
噪音(db) 40 45 53,58,36 58,64,68 55 68 68
外形尺寸(mm) 410*375*350 585*480*1003 860*500*1400 1120*720*1500 700*700*2005 1000×1000×1830 2400×1000×2400
控制 风量三挡或选湿度自控 风量三挡湿度自控 湿度自控

纯净型蒸发式湿膜加湿器(无雾型)--工程实例图

 湿膜加湿器JJL-002A现场使用实例1  湿膜加湿器JJL-002A现场使用实例2  湿膜加湿器JJL-002A现场使用实例3
 湿膜加湿器JJL-002A现场使用实例4  湿膜加湿器JJL-002A现场使用实例5  湿膜加湿器JJL-002A现场使用实例6
 湿膜加湿器JJL-003A现场使用实例1  湿膜加湿器JJL-004A现场使用实例  湿膜加湿器JJL-002A现场使用实例6
 金嘉乐加湿器上海办公室  金嘉乐加湿器上海工厂  金嘉乐加湿器北京办公室

     湿膜材料(又称“赛代克”)是湿膜加湿器的核心,它以植物纤维为基材,经过特殊成分的树脂处理烧结形成波纹板状交叉重叠的高分子复合材料, 具有极强的吸水性、很好的自我清洗能力、无毒、耐酸碱、耐霉菌、阻燃及提供访问中国加湿器网首页          了解加湿器湿度知识
